Guías de cajón H53: medidas y especificaciones para grandes cargas

La denominación H53 en guías de cajón indica una altura de perfil de 53 mm, considerada el estándar técnico indispensable para sistemas de alta resistencia y cajones de gran volumen.

Cuando proyectas cajones destinados a soportar pesos considerables, los herrajes convencionales muestran rápidamente sus limitaciones mecánicas. En gavetas caceroleras de cocina, cajoneras de taller con herramientas pesadas o despenseros de gran capacidad, un perfil convencional de 35 mm o 45 mm no proporciona la rigidez necesaria. En estos casos, recurrir a perfiles de mayor calibre como las guías de cajón de 45 mm de altura puede quedarse corto y se hace imprescindible el perfil de 53 mm. Este componente actúa como un auténtico bastidor reforzado para tus muebles, priorizando la resistencia a la torsión, la capacidad de carga y la durabilidad frente al desgaste continuo.

Esta guía técnica detalla todas las especificaciones de montaje, tolerancias milimétricas y criterios de selección para instalar guías H53 con total precisión en tus proyectos de carpintería y bricolaje.

Criterios clave para dimensionar guías de perfil 53 mm

El montaje de cajones pesados no admite imprecisiones. Un error de cálculo de apenas un milímetro en el ancho interior del módulo provocará que los rodamientos trabajen forzados o que el cajón se atasque al deslizarse.

1. Espacio lateral de instalación (Holgura obligatoria)

A diferencia de las guías telescópicas ligeras, que habitualmente requieren una holgura lateral de 12,7 mm por costado, los modelos con perfil H53 necesitan un espacio mayor debido al grosor del acero y al tamaño de sus rodamientos. El estándar para guías H53 es de 19,1 mm por lado.

Para calcular las dimensiones de corte de tu cajón de madera, debes aplicar siempre la siguiente fórmula técnica:

Ancho interior libre del mueble - 38,2 mm = Ancho exterior de la caja del cajón.

Si dejas menos de 38,2 mm en total, las jaulas de bolas de acero sufrirán una fricción excesiva que dañará el mecanismo. Si dejas más holgura, las secciones de la guía no encajarán de manera firme, perdiendo alineación y estabilidad.

2. Capacidad de carga nominal y dinámica

La altura de 53 mm permite trabajar con chapas de acero laminado en frío de mayor espesor (habitualmente de 2,0 mm) y bolas de acero de mayor diámetro. Las guías de cajón de alta resistencia con perfil H53 soportan desde 80 kg hasta más de 130 kg por par de guías, alcanzando en configuraciones especiales cotas superiores.

Es fundamental recordar que la capacidad indicada por el fabricante hace referencia al peso repartido de forma homogénea con el centro de gravedad en el centro del cajón. En módulos con frentes muy anchos (superiores a 900 mm), el efecto palanca reduce el peso útil admisible, por lo que se recomienda sobredimensionar la resistencia de los herrajes.

3. Longitud nominal y profundidad del mueble

La longitud nominal corresponde al largo de la guía cerrada y debe seleccionarse en función de la profundidad interior del armario. Las medidas más comunes oscilan entre 250 mm y 800 mm. Para módulos estándar de cocina o armarios, la medida más extendida suele ser la de 500 mm, mientras que para cajoneras profundas de taller, furgonetas camperizadas o camas con almacenaje inferior, se suele recurrir a largos de 600 mm o más.

Mecánica y opciones de apertura para cajones pesados

El mecanismo interno de la guía determina tanto la comodidad de uso como el acceso al interior del cajón. Conviene diferenciar las opciones disponibles en el mercado:

Extracción total vs. extracción parcial

Para aplicaciones de gran carga, el tipo de extensión es determinante en la ergonomía diaria. Las correderas de cajón de extensión completa permiten extraer el 100 % de la longitud del cajón fuera del cuerpo del mueble. Esto garantiza un acceso vertical directo hasta el fondo del cajón, evitando tener que introducir la mano bajo la encimera o la balda superior. Las guías de extracción parcial, que retienen entre un 20 % y un 25 % del cajón en el interior, no son recomendables para cargas pesadas, ya que dificultan la manipulación de objetos voluminosos.

Sistemas de retención y asistencia al movimiento

Dependiendo del diseño del mueble y de la presencia o ausencia de tiradores en el frente, se pueden integrar distintos sistemas mecánicos:

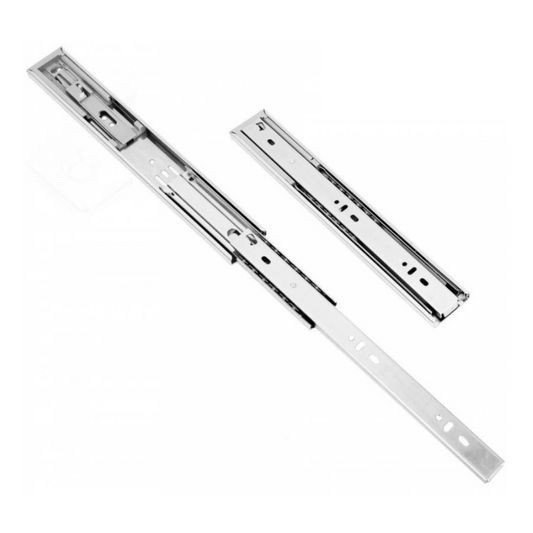

• Cierre amortiguado: Frena el movimiento del cajón en el último tramo del recorrido. Un pistón hidráulico o de aceite absorbe la inercia de la carga y un muelle arrastra el cajón de manera silenciosa hasta su cierre total. Es la opción recomendada para vajilleros y caceroleros en cocinas.

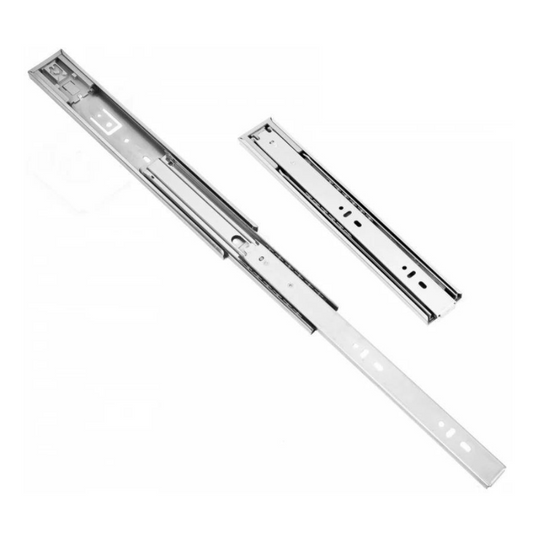

• Apertura por presión mecánica: Diseñada para frentes limpios sin tirador. Una pulsación frontal desbloquea un resorte interno que expulsa el cajón varios centímetros hacia afuera. Requiere un espacio libre de activación de entre 2 mm y 3 mm entre el frente y el cuerpo del mueble.
• Sin mecanismo (cierre manual tradicional): Para entornos industriales o bancos de trabajo donde el polvo o las virutas puedan interferir con amortiguadores plásticos, las guías mecánicas puras ofrecen la máxima fiabilidad.

Guía de selección según la tipología del mueble

Cada aplicación requiere una configuración técnica específica:

• Cajoneras de taller y bancos de herramientas: Se aconseja montar guías H53 estándar de cojinetes de bolas, preferiblemente con palanca de bloqueo en posición abierta y cerrada para evitar aperturas accidentales.
• Islas de cocina y muebles caceroleros anchos: Opta por guías telescópicas con sistema de amortiguación integrado para proteger las uniones estructurales del mueble contra golpes bruscos.
• Aparadores y cómodas con frente continuo: Si buscas una estética sin herrajes vistos en el frontal, combina perfiles reforzados con apertura mecánica por presión.
• Sistemas integrales para cajones modulares: Para estructuras metálicas completas, explora las alternativas dentro de la sección de equipo de cajón o añade guías de cajón ocultas si buscas ocultar los herrajes bajo la base del cajón de madera.

Instrucciones de montaje paso a paso

El montaje de herrajes de acero macizo de 53 mm exige rigor en la alineación para garantizar un desplazamiento suave y sin holguras.

Herramientas necesarias:

• Atornillador a batería con puntas adecuadas (PZ2 o Torx)
• Broca centradora para orificios guía
• Flexómetro, escuadra de carpintero y nivel de burbuja
• Calzos o separadores de madera para asegurar el paralelismo

Proceso de instalación:

1. Separación del perfil: Abre la guía hasta su máxima extensión. Presiona la pestaña interior de desacople para separar el perfil estrecho (que va al cajón) del perfil exterior ancho (que va al cuerpo del mueble).
2. Fijación en el costado del módulo: Presenta el perfil exterior en el interior del mueble. Si tu estructura cuenta con perforaciones en Sistema 32 (distancia de 32 mm entre ejes), haz coincidir las ranuras. Fija la guía con tornillos de cabeza plana o tornillos Euro de 6,3 mm. Es crucial no usar tornillos avellanados cónicos que sobresalgan del plano, ya que bloquearían la jaula de bolas de acero. Coloca un mínimo de 4 a 5 tornillos por guía en montajes pesados.
3. Fijación en la gaveta: Atornilla el perfil estrecho en el lateral exterior del cajón, manteniendo una línea rigurosamente paralela a la base.
4. Montaje final: Encara con cuidado los perfiles del cajón en las jaulas de rodamientos del módulo. Empuja con firmeza constante hacia el fondo hasta escuchar el chasquido que confirma el reenganche del seguro. Comprueba el deslizamiento suave en todo el recorrido.

Preguntas frecuentes sobre herrajes H53

¿Qué significa exactamente la cota H53 en una guía?
Indica que la altura vertical del perfil de acero es de 53 mm. Esta dimensión proporciona el espacio estructural necesario para albergar pistas de rodadura reforzadas y bolas de acero de gran calibre capaces de asumir pesos elevados.

¿Puedo montar una guía de bolas H53 en posición horizontal bajo el fondo del cajón?
No se recomienda. Estas guías están diseñadas para trabajar en posición vertical en los costados del cajón. Si se montan tumbadas bajo la base, su capacidad de carga disminuye entre un 70 % y un 80 %, provocando que el perfil de acero se flexione bajo el peso.

¿Qué tipo de tornillería se debe utilizar?
Utiliza tornillos de rosca madera con cabeza plana o tornillos tipo Euro. La cabeza del tornillo debe quedar totalmente enrasada en la chapa para no entorpecer el paso de los rodamientos de bolas.
