Cómo planificar la iluminación de vitrinas: focos led, baldas de cristal y cables ocultos

La iluminación profesional de vitrinas combina focos led antideslumbrantes o perfiles para vidrio con una gestión del cableado totalmente oculta mediante ranuras fresadas y embellecedores específicos.

Integrar luz en cualquier vitrina, aparador o librería va mucho más allá de elegir una bombilla llamativa. Para obtener un acabado limpio y estético, es imprescindible planificar la alimentación eléctrica, los sistemas de control y los recorridos de los conductores antes de ensamblar la estructura del mueble. Dejar cables a la vista arruina por completo la sensación visual y el diseño interior. El reto principal en los trabajos de bricolaje y carpintería radica en conducir las líneas de baja tensión de 12 V o 24 V a través de los tableros sin mermar la rigidez del casco, apoyándose en fresados precisos y piezas de remate que dirijan los haces hacia la parte trasera del módulo.

Criterios clave para planificar la luz y el paso de cables

Antes de perforar o mecanizar los tableros, conviene comprobar una serie de parámetros técnicos esenciales para que toda la instalación funcione de forma segura y duradera.

• Tensión de trabajo (12 V vs. 24 V): Las instalaciones de iluminación de muebles led operan con muy baja tensión de seguridad. Las tiras y focos de 12 V son perfectos para tramos cortos, pero presentan caídas de tensión evidentes en recorridos largos. Para muebles amplios o vitrinas con muchos niveles, los sistemas a 24 V ofrecen mayor estabilidad lumínica sin pérdidas de brillo en los extremos.
• Diámetros de mecanizado para salidas de cables: Los cables deben atravesar la trasera, la base o el techo hacia el transformador externo. Instalar un pasacables redondo estándar requiere coronas de 60 mm o 80 mm de diámetro, garantizando un corte limpio y una protección duradera contra los roces del tablero.
• Profundidad de encastre en focos empotrados: Para empotrar focos a ras en el techo o en los estantes de madera, el grosor del tablero debe ser suficiente. Un foco estándar suele exigir un diámetro de fresado de 55 mm y una profundidad mínima de 12 mm. Por ello, conviene emplear tableros con espesores de al menos 19 mm o 22 mm para no debilitar la base.
• Grosor del cristal: Cuando se iluminan estantes transparentes, las pinzas o perfiles en U deben ajustarse exactamente al canto de la balda. Los modelos más habituales están calibrados para grosores de vidrio de entre 6 mm y 8 mm.

Tipos de luminarias para vitrinas y soluciones de canalización

El efecto que quieras conseguir en la vitrina definirá tanto los elementos luminosos como el método para guiar el cableado.

Modelos de luminarias para muebles

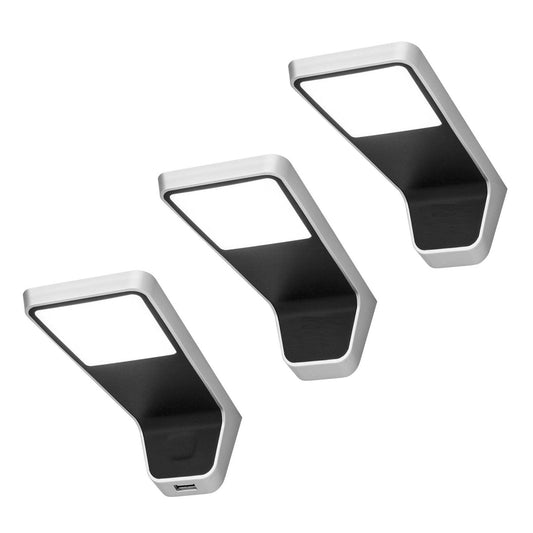

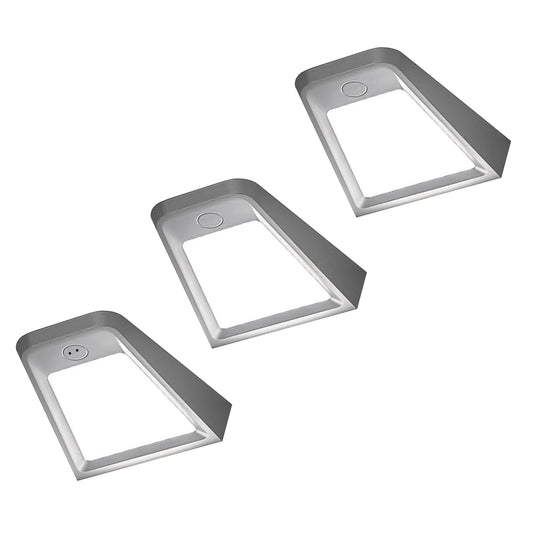

Los focos empotrados se insertan en orificios ciegos mecanizados en la madera, quedando enrasados con la superficie y proyectando una luz directa hacia los objetos expuestos. El cable sale por la cara oculta del foco y debe canalizarse hacia el fondo. Por su parte, los focos de superficie se atornillan directamente sobre el tablero; no precisan fresados anchos, aunque sí un taladro pasante de unos 8 mm justo detrás de la carcasa para esconder el cable de inmediato. Por último, la iluminación de baldas de cristal aprovecha las propiedades conductoras de la luz del propio vidrio. Se coloca un perfil con leds en el canto posterior y la luz se propaga de manera uniforme, resaltando especialmente el canto frontal pulido.

Elementos para ordenar y ocultar el cableado

Para conducir los cables hacia el exterior del mueble protegiendo las conexiones contra cantos vivos, se utilizan piezas técnicas de remate. Un pasacables de escritorio de 60 mm resulta ideal para atravesar tableros gruesos en la base o en la trasera cuando se concentran varias líneas de corriente. En zonas visibles o muebles de gama alta, instalar un pasacables metálico aporta un acabado elegante, a menudo complementado con juntas de cepillo que frenan la entrada de polvo y fijan las mangueras con firmeza.

¿Qué sistema elegir según la estructura de la vitrina?

El diseño de tu mueble y los materiales empleados determinarán el tipo de luz idóneo:

• Vitrinas con estantes de cristal: La opción idónea es la iluminación de cantos con clips led. Crea un efecto de balda flotante muy decorativo y permite descender los cables por las esquinas traseras sin mecanizar la superficie de apoyo.
• Muebles con baldas de madera maciza o melamina: Los focos empotrados permiten focalizar la luz en piezas concretas. Cada estante debe fresarse con una ranura ciega en su cara superior o inferior para ocultar la línea eléctrica hacia la trasera.
• Iluminación vertical continua: Para lograr una luz homogénea en toda la altura interior, se fresan perfiles de aluminio enrasados en los laterales del casco, en los que se insertan tiras led con difusores opalinos.
• Módulos con transformadores y distribuidores múltiples: Cuando varios equipos convergen en la base o el zócalo, se recomienda perforar la base con un pasacables amplio para dar salida holgada a clavijas, empalmes y cables de red.

Paso a paso: cómo ocultar los cables dentro del mueble

Igual que las canalizaciones eléctricas de una vivienda quedan embutidas bajo el yeso, en ebanistería y bricolaje los cables deben desaparecer dentro del propio cuerpo del mueble mediante mecanizados previos al montaje final.

Herramientas recomendadas

• Fresadora de superficie con fresa recta para ranurar (6 mm u 8 mm).
• Broca tipo Forstner adaptada al diámetro de los focos empotrables (por ejemplo, 55 mm).
• Corona perforadora para madera (de 60 mm u 80 mm) para los pasacables.
• Taladro con brocas para madera convencionales.
• Confirmat tornillos y tornillería para madera para fijar la estructura, los transformadores y los soportes técnicos.

Guía de mecanizado y montaje

1. Fresado de ranuras: Antes de montar y atornillar el casco, fresa canales en la cara posterior de los estantes o en el reverso de los laterales. Una ranura de 8 mm de ancho por 8 mm de profundidad resulta perfecta para alojar cables de baja tensión sin comprometer la resistencia del tablero.
2. Mecanizado de alojamientos: Con la broca Forstner, realiza los rebajes ciegos donde irán empotrados los focos. Desde el centro o el lateral de ese hueco, haz un taladro pasante de unos 8 mm que conecte directamente con la ranura posterior.
3. Apertura de salidas principales: En el zócalo, la base inferior o el rincón inferior de la trasera, perfora con la corona el orificio donde saldrán todas las líneas hacia la toma de corriente.
4. Colocación de embellecedores: Encaja el pasacables en el orificio correspondiente. Si el ajuste queda holgado en maderas porosas, un punto de adhesivo de montaje asegurará una fijación impecable.
5. Tendido eléctrico: Monta las luminarias, pasa los cables por las ranuras y condúcelos hacia la trasera. Conecta cada línea a los bloques distribuidores o clemas rápidas que encontrarás en la sección de accesorios LED para muebles.
6. Fijación del transformador: Ubica la fuente de alimentación en un lugar ventilado y discreto (como el techo exterior del mueble o detrás del zócalo inferior) atornillándola con tornillos para madera adecuados.

Preguntas frecuentes sobre la iluminación de vitrinas

¿Qué diámetro de taladro se necesita para un pasacables estándar? La medida habitual de encastre en muebles es de 60 mm o 80 mm. Conviene medir siempre la pieza con un calibre antes de perforar para garantizar que entre a presión y no quede holgura.

¿Qué componentes se necesitan para conectar varios focos led? Se precisa un transformador led adecuado (12 V o 24 V) con potencia suficiente para el consumo total de vatios, un distribuidor múltiple (de 6 o 12 puertos) y, si los tramos son largos, cables alargadores con conectores rápidos compatibles.

¿Cómo esconder cables en una vitrina sin usar una fresadora? Una alternativa muy eficaz es doblar el panel trasero. Consiste en fijar una segunda trasera fina separada unos 15 mm respecto a la trasera original mediante rastreles, creando una cámara hueca por donde pasar todas las instalaciones eléctricas de manera totalmente invisible.

¿Sirven los clips led para cualquier grosor de cristal? Los perfiles de presión para baldas de vidrio están diseñados para tolerancias estándar de entre 6 mm y 8 mm. En cristales de 4 mm quedan sueltos y resbalan, mientras que en vidrios de 10 mm no encajan sin forzar el perfil.
