Estructura industrial con tubos de fontanería para estanterías modulares: guía de montaje

Una base fabricada con tuberías de acero y bridas roscadas distribuye la carga estática de un mueble de forma homogénea y aporta una estética industrial única a estructuras ligeras. Modificar estanterías modulares de 390 mm de fondo requiere comprender cómo está construido el casco para elegir la fijación correcta y no dañar los tableros.

Las estanterías cuadradas convencionales no suelen ser de madera maciza en su totalidad. Cuentan con una estructura alveolar tipo nido de abeja de cartón en el centro y una franja perimetral de unos 30 mm a 50 mm de aglomerado de madera o MDF. Por eso, cualquier tornillo debe colocarse exclusivamente en las zonas sólidas. En este tutorial aprenderás a fabricar unas patas industriales robustas, estables y seguras para tu mueble modular.

Resumen del proyecto: dificultad y tiempos

• Dificultad: Media (se requieren conocimientos básicos de bricolaje y atornillado).
• Tiempo estimado: Entre 1,5 y 2 horas.
• Capacidad de carga: Las tuberías de fundición maleable soportan cientos de kilos; el límite real dependerá de la correcta fijación en el aglomerado perimetral del casco.

Materiales y herramientas recomendadas

Para construir soportes de estilo industrial se utilizan piezas estandarizadas de fontanería con rosca gas (tipo Whitworth). Las medidas más habituales y proporcionales para este tipo de estanterías son 1/2 pulgada (diámetro exterior de 21,3 mm) o 3/4 de pulgada (diámetro exterior de 26,9 mm).

Materiales para un juego de 4 patas:

• 4 bridas de suelo de fundición maleable negra (con 3 o 4 orificios para tornillos).
• 4 tubos roscados (con una longitud según la altura deseada, generalmente de 100 mm a 150 mm).
• 4 tapones ciegos o tapas con rosca hembra para la base.
• 16 tornillos para madera de cabeza alomada (panhead) de métrica 4 x 16 mm o 4 x 20 mm, con huella Torx (TX) o Pozidriv (PZ).

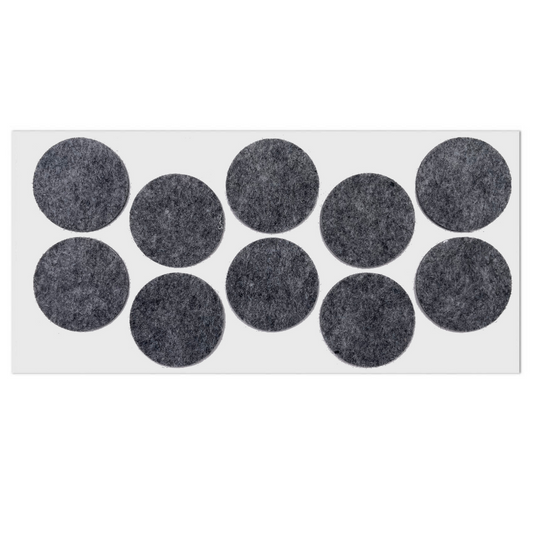

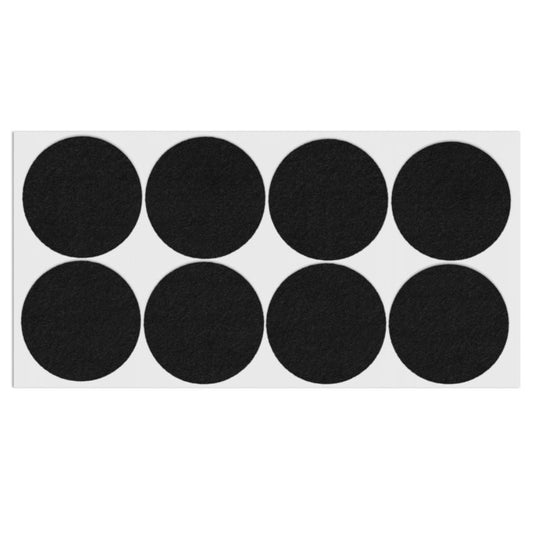

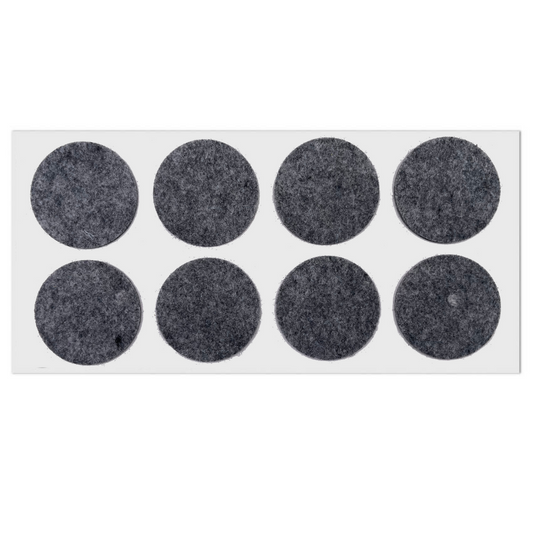

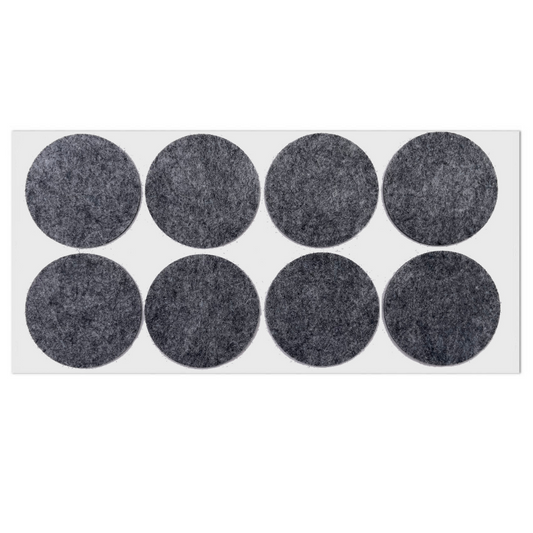

• Deslizadores o protecciones para no arañar el suelo. Puedes encontrar opciones de protección en nuestra categoría de almohadillas de fieltro para muebles.

Si prefieres una solución directa sin necesidad de ensamblar tubos y roscas manualmente, puedes optar por patas de muebles de metal con pletina de fijación integrada, o bien explorar alternativas en la sección de patas pequeñas para muebles.

Herramientas necesarias:

• Taladro atornillador a batería.
• Broca para madera de 3 mm de diámetro con tope de profundidad.
• Cinta métrica o flexómetro.
• Lápiz de carpintero.
• Nivel de burbuja.

Paso a paso: cómo montar la estructura tubular

Paso 1: Medición y posicionamiento de las bridas

Los paneles exteriores de estos módulos suelen tener un grosor de 39 mm, pero la zona con madera prensada sólida se concentra en los primeros 30 a 40 mm desde los bordes exteriores.

1. Coloca el módulo tumbado sobre una superficie limpia con la base orientada hacia arriba.
2. Mide 20 mm hacia el interior desde cada esquina exterior. Esta línea define el área de fijación firme.
3. Presenta la brida de suelo (que en 3/4 de pulgada suele medir unos 85 mm de diámetro total).
4. Orienta la brida de modo que al menos dos o tres de sus orificios queden directamente sobre la franja maciza de aglomerado.
5. Marca los puntos exactos de perforación con un lápiz.

Paso 2: Realizar los taladros guía

En tableros recubiertos con melamina es fundamental realizar un orificio guía previo. Si atornillas directamente, la superficie plástica se agrietará y el aglomerado se abrirá lateralmente perdiendo adherencia.

1. Coloca la broca de 3 mm en el portabrocas del taladro.
2. Ajusta el tope de profundidad a 15 mm (para tornillos de 16 mm) o utiliza cinta de carrocero pegada en la broca para marcar el límite y no perforar el tablero de lado a lado.
3. Perfora en un ángulo recto de 90 grados exactos en cada marca.

Paso 3: Fijación de las bridas con tornillos adecuados

Es indispensable utilizar tornillos de cabeza alomada (panhead). Los tornillos avellanados tradicionales ejercen un efecto de cuña en los orificios metálicos planos de la brida, lo que puede romper el tornillo o desalinear la base.

1. Coloca la brida sobre los orificios guía preparados.
2. Introduce los tornillos correspondientes apretando con la punta adecuada (TX o PZ).
3. Regula el embrague del atornillador a un par bajo o medio. Si el tornillo se pasa de rosca en el aglomerado, perderá más del 80 % de su resistencia mecánica.

Nota sobre zonas huecas: Si algún orificio de la brida cae inevitablemente en la parte interna alveolar, puedes colocar un taco para paneles huecos, recordando siempre que la carga real la deben soportar los tornillos insertados en la madera maciza perimetral.

Paso 4: Ensamblaje de los tubos y remates inferiores

1. Enrosca el tubo de acero firmemente a mano en la brida fijada al casco del mueble.
2. Coloca el tapón ciego en el extremo inferior del tubo roscado apretando con firmeza.
3. Pega una protección circular en la base de cada tapón para cuidar suelos delicados como parqué, tarima o gres.

Paso 5: Puesta en pie y anclaje antivuelco

1. Gira el mueble entre dos personas para levantarlo. No hagas palanca apoyando todo el peso sobre dos patas inclinadas, ya que podrías arrancar la madera.
2. Comprueba el nivel con un nivel de burbuja. En suelos irregulares las roscas permiten un desajuste mínimo desenroscando el tapón, aunque para desniveles pronunciados es más técnico recurrir a patas de muebles ajustables.
3. Seguridad obligatoria: Al elevar el mueble se sube su centro de gravedad. Es obligatorio fijar la parte superior a la pared mediante escuadras metálicas y tacos de pared adecuados para evitar cualquier riesgo de vuelco.

Complementos para un diseño industrial completo

Si añades puertas o cajones al mueble, los tiradores plásticos estándar restan carácter al conjunto. Cambiar esos herrajes por modelos metálicos en negro o acero mate realza la estética final. Visita nuestra sección de pomos y tiradores prestando atención a la distancia entre ejes (por ejemplo, 96 mm o 128 mm) para aprovechar los orificios existentes sin necesidad de rehacerlos.

Errores comunes durante la instalación

1. Usar tornillos demasiado largos: Los tableros perimetrales tienen 39 mm de grosor. Si empleas tornillos de 40 mm o más, atravesarás la madera y arruinarás el interior del estante. La medida ideal es de 4 x 16 mm o 4 x 20 mm.

2. Colocar las patas en el centro de la base: En el centro del panel inferior no hay madera prensada, solo cartón alveolar. Si atornillas allí, la estructura se desprenderá con el menor empuje lateral.

3. Utilizar puntas de atornillar incorrectas: Confundir una punta Phillips (PH) con una Pozidriv (PZ) redondea la cabeza del tornillo y te impedirá apretar o desmontar el herraje en el futuro.

4. No taladrar previamente: Atornillar tornillos de 4 mm sin taladro guía astilla la melamina y permite la entrada de humedad, deformando el tablero.

Preguntas frecuentes

¿Puedo instalar otros modelos de patas en este tipo de estantería?
Sí, el principio de atornillado sobre la franja perimetral sólida es válido para cualquier modelo. Puedes ver opciones variadas en nuestra colección de patas para muebles, asegurándote siempre de que la placa de anclaje no supere el ancho de la zona maciza.

¿Cuánto peso aguanta una estructura de tubería de fundición?
Las piezas de fontanería de acero soportan cientos de kilos. El factor determinante es la firmeza de la unión del tornillo al tablero de aglomerado. Respetando el anclaje perimetral, la estructura soporta el módulo cargado por completo de libros o vajilla sin problemas.

¿Se pueden utilizar estos tubos para baldas murales?
Sí, combinando bridas y codos se pueden crear soportes de pared muy resistentes. Si buscas una instalación tradicional para estantes de madera, también disponemos de opciones como el soporte de estantería de metal en nuestro catálogo.

¿Es necesario sellar las roscas con teflón?
No, el teflón o cáñamo solo se usa para estanqueidad de fluidos. En carpintería y muebles basta con apretar las piezas en seco manualmente hasta que queden firmes.
