Sobreextracción en guías telescópicas: definición y ventajas técnicas

La sobreextracción es un diseño técnico específico en herrajes para cajones donde el recorrido de apertura supera la longitud nominal o de montaje de la propia guía. Mientras que un sistema estándar abre el cajón al 100 %, una guía con sobreextracción sale entre 20 mm y 50 mm adicionales hacia el exterior. Esta característica garantiza un acceso totalmente libre y vertical al fondo del cajón, incluso cuando la encimera o la estructura superior sobresale y bloquea la visibilidad.

¿Qué es exactamente la sobreextracción en guías de cajón?

En el diseño de mobiliario y el bricolaje profesional, el recorrido de extracción define la distancia lineal que un cajón puede desplazarse fuera del mueble. En una guía con sobreextracción, este recorrido sobrepasa la dimensión física de la guía cerrada.

A nivel mecánico, este movimiento se logra mediante perfiles telescópicos de tres o cuatro piezas equipados con jaulas de bolas de acero rectificadas. Al abrir el módulo, los segmentos interiores se deslizan sucesivamente de forma escalonada, proyectando la trasera del cajón más allá del canto frontal del armario. Esta solución exige una fabricación muy precisa, ya que el efecto palanca generado por el peso se multiplica cuando el cajón queda suspendido completamente fuera de la estructura.

Diferencias frente a otros tipos de extracción

Para elegir los herrajes adecuados en cada proyecto de carpintería o reforma, conviene diferenciar los tres niveles principales de apertura:

• Extracción parcial: El cajón solo se abre aproximadamente un 75 % de su profundidad, dejando la zona posterior oculta dentro del casco.
• Extracción total: Permite sacar el cajón al 100 %. La pared trasera queda justo alineada con el borde exterior del mueble. Puedes encontrar estas opciones revisando nuestras correderas de cajón de extensión completa para una visión integral.
• Sobreextracción: El recorrido supera el 100 %, proyectando la totalidad del espacio útil hacia fuera para salvar obstáculos superiores.

Dimensiones, holguras y valores técnicos

Al planificar la instalación de guías con sobreextracción, debes considerar con exactitud la longitud nominal (profundidad útil dentro del mueble) y el recorrido real extendido:

• Recorrido extra: Lo habitual es contar con una sobreextracción comprendida entre 20 mm y 50 mm por encima de la medida nominal de la guía.
• Medidas estándar: Al instalar modelos estándar, la extensión total final aumentará proporcionalmente respecto a su base cerrada. Por ejemplo, en herrajes de 500 mm o en proyectos específicos con modelos en promoción 500 mm plata y blanco, el recorrido efectivo puede alcanzar los 530 mm o más.

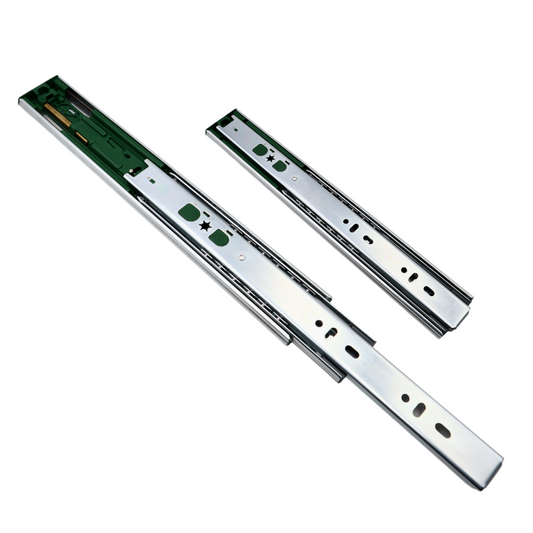

• Espacio lateral de montaje: Soportar cargas elevadas con un voladizo superior requiere un cuerpo rígido. Las opciones estándar suelen exigir una holgura lateral de 12,7 mm a cada lado del cajón, mientras que los modelos más robustos, como los corredores de cajón de 45 mm de altura, ofrecen la estabilidad necesaria para resistir las torsiones en extensión máxima.

Mecanismos y funciones adicionales

Las guías telescópicas con sobreextracción suelen fabricarse en acero laminado y pueden incorporar mecanismos modernos para maximizar la comodidad de uso en el hogar o taller:

• Amortiguación integrada: Las correderas de cajón con cierre suave retienen la inercia del cajón al cerrarse, evitando golpes secos y deslizándolo suavemente en el tramo final mediante pistones hidráulicos y muelles de tracción.
• Apertura mecánica sin tirador: Los sistemas basados en pulsadores mecánicos empujan el frontal hacia fuera con un leve toque frontal, idóneos para frentes lisos y diseños minimalistas.
• Herrajes clásicos y cajones auxiliares: Para muebles estándar y soluciones directas, la gama de deslizadores de cajón facilita configuraciones adaptadas a múltiples necesidades de carga y espacio.

Aplicaciones prácticas recomendadas

La sobreextracción es la mejor alternativa técnica cuando existe una obstrucción física o visual directamente sobre el hueco de entrada del cajón. Destaca especialmente en tres ámbitos:

1. Cocinas con encimeras voladas: Si la encimera sobresale entre 40 mm y 50 mm respecto a la línea de los muebles bajos, una extracción convencional deja la parte trasera en sombra. Con la sobreextracción, sacas los utensilios verticales o botes sin rozar la parte inferior de la encimera.

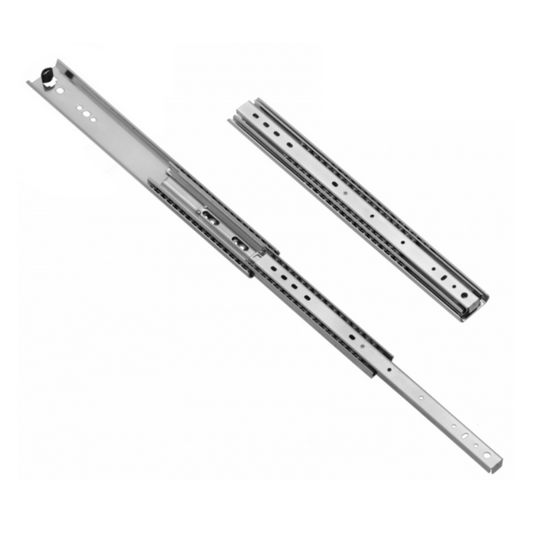

2. Talleres y bancos de trabajo: Para guardar herramientas pesadas o bandejas de piezas en cajones profundos. En estos entornos se emplean corredores de cajón de alta resistencia con capacidad para soportar 45 kg, 90 kg o 130 kg sin desalinearse.
3. Archivadores de oficina: Diseñados para carpetas colgantes donde es imprescindible extraer la última carpeta verticalmente sin doblar los bordes ni golpear el módulo superior.

Consejo de instalación: Mide siempre la profundidad interior libre del mueble antes de comprar. Si tu fondo útil es de 460 mm, elige guías de 450 mm. Además, verifica que en la estancia exista suficiente espacio frontal libre para que el cajón se abra por completo sin chocar contra puertas enfrentadas, paredes o electrodomésticos.

Conceptos técnicos relacionados

• Longitud nominal: Medida del perfil cerrado que determina el fondo mínimo del mueble.
• Recorrido de extracción: Distancia total que avanza el cajón desde su posición de cierre.
• Capacidad de carga dinámica: Peso máximo que admite el sistema durante el movimiento continuo de apertura y cierre.
• Efecto palanca: Fuerza mecánica ejercida sobre los rodamientos frontales cuando la carga se sitúa totalmente en el exterior.
