Cómo ocultar los cables del mueble de televisión: guía de pasacables para muebles multimedia

Un pasacables agrupa de forma ordenada los cables de alimentación, HDMI, red y audio en los muebles de salón, dirigiéndolos hacia el interior o la trasera mediante una perforación limpia de 60 mm u 80 mm de diámetro.

Los sistemas multimedia actuales en el salón requieren una cantidad considerable de conexiones. El televisor, las videoconsolas, las barras de sonido y los receptores necesitan tomas de corriente y cables de datos continuos. Cuando un mueble bajo de salón no incluye aberturas mecanizadas de fábrica, el cableado acaba acumulándose a la vista sobre la superficie superior o aprisionado contra la pared. La solución técnica más eficaz y estética consiste en instalar un accesorio pasacables mediante un taladro o fresado limpio.

En esta guía técnica analizamos los tipos de herrajes disponibles, los criterios para seleccionar el diámetro adecuado y las instrucciones paso a paso para mecanizar tableros melamínicos sin astillar el acabado.

Criterios de elección para pasacables en muebles multimedia

El pasacables actúa como el punto de acceso principal para las conexiones eléctricas y de datos. Debe contar con la holgura suficiente para permitir el paso de los conectores más voluminosos durante la instalación, manteniendo al mismo tiempo una presencia discreta sobre la encimera o balda del mueble.

1. Diámetro de perforación y capacidad de paso

La cota fundamental de este herraje es el diámetro de encastre o fresado. Esta medida determina qué tipo de clavijas pueden atravesar el tablero:

• Diámetro de 60 mm: Es la medida más habitual para instalaciones ligeras. Un pasacables de escritorio de 60 mm permite pasar sin dificultad cables delgados de señal como HDMI, conexiones ópticas de audio, cables USB y clavijas planas de alimentación tipo europeo (clavija plana bipolar de dos bornes).
• Diámetro de 80 mm: Resulta imprescindible si necesitas introducir clavijas estándar con toma de tierra (clavija tipo Schuko), conectores de regletas de enchufes o cables gruesos de fuentes de alimentación de alto rendimiento. Las clavijas con toma de tierra lateral requieren un ángulo de inserción mayor debido a su cuerpo voluminoso y a la protección de goma contra dobleces. El diámetro de 80 mm también aporta espacio extra si planeas añadir más dispositivos en el futuro.

2. Material y resistencia mecánica

La selección de los pasacables depende directamente de la exigencia estética y del uso previsto en el mueble:

• Plástico técnico: El pasacables de plástico es el estándar más extendido en el sector del mueble de bricolaje. Destaca por su ligereza, resistencia a los roces provocados por el paso continuo de cables y facilidad de montaje gracias a la ligera flexibilidad de sus estrías de fijación.

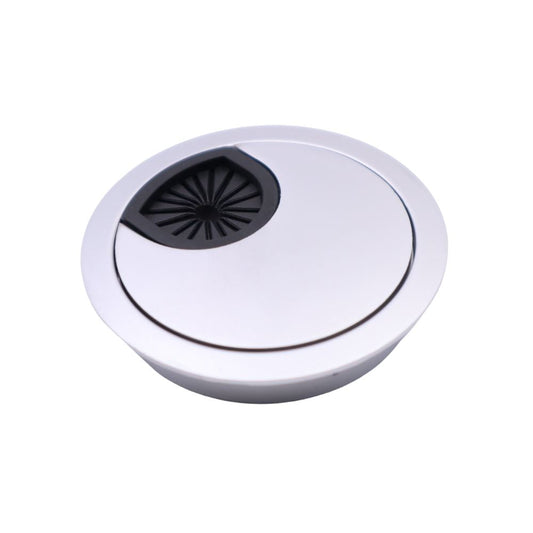

• Metales y aleaciones: Para muebles fabricados en madera maciza, tableros de fibras lacados o composiciones expuestas de alta gama, se recomienda optar por soluciones metálicas. El pasacables de aluminio o las piezas de zamak inyectado ofrecen una gran rigidez estructural y combinan a la perfección con otros elementos de herraje del espacio, como las patas para muebles o los pomos y tiradores metálicos.

3. Forma geométrica del herraje

La forma exterior condiciona la herramienta necesaria para el montaje y la distribución del cableado:

• El pasacables redondo representa la opción más sencilla y rápida de colocar. Se instala en pocos segundos utilizando una corona de sierra estándar o una broca tipo Forstner en cualquier taladro convencional.
• Los modelos rectangulares o cuadrados proporcionan una boca de salida más ancha (generalmente entre 100 mm y 160 mm), lo que facilita alinear varios cables en paralelo sin que se monten unos sobre otros. Sin embargo, su instalación exige un vaciado previo con fresadora o cortes precisos con sierra de calar y taladro en las esquinas.

Acabados y tipos de embellecedor

Además de organizar las conexiones, el herraje debe integrarse de forma armoniosa con el diseño del mueble:

• Blanco mate o brillo: Idóneo para muebles lacados o módulos modernos sin tirador, logrando una continuidad limpia con tableros de melamina blanca.
• Negro y antracita: Recomendado para maderas oscuras, módulos de estilo industrial o para el interior de compartimentos destinados a receptores de audio y vídeo.
• Acero cepillado, cromo y satinado: Aportan un toque técnico de alta calidad, coordinando con tiradores metálicos o bases de soporte en muebles de salón contemporáneos.

Guía rápida de selección según el tipo de instalación

Para determinar el modelo idóneo antes de realizar el taladro en el tablero, ten en cuenta las siguientes situaciones prácticas:

• Solo cables de señal y clavijas finas: Si únicamente vas a pasar el cable HDMI y la alimentación delgada del televisor por la tapa superior, un diámetro de 60 mm es suficiente y minimiza el tamaño del orificio visible.
• Regleta de enchufes interna: Si vas a ocultar una base múltiple de enchufes dentro del mueble y necesitas pasar su clavija con toma de tierra hacia el enchufe de pared a través de la trasera, elige obligatoriamente un diámetro de 80 mm.
• Barras de sonido frontales: Cuando la barra de sonido se apoya directamente sobre el mueble y concentra numerosas conexiones (óptico, HDMI, alimentación, auxiliar), un pasacables rectangular permite recibir todos los cables planos en paralelo sin generar bultos.
• Protección contra el polvo: En baldas abiertas o muebles con huecos multimedia, los modelos equipados con cepillo de cerdas de nailon en la tapa sellan la holgura restante, reteniendo el polvo e impidiendo que los cables se deslicen hacia el fondo por su propio peso al desconectarlos.

Instalación paso a paso en tableros de melamina

El mecanizado de un orificio circular en tableros aglomerados o de MDF revestidos de melamina (espesores habituales de 16 mm a 22 mm) requiere una técnica específica para no desportillar el recubrimiento decorativo.

Herramientas necesarias:

• Taladro atornillador con control de velocidad
• Corona de sierra perforadora del diámetro exacto del pasacables (por ejemplo, 60 mm u 80 mm)
• Broca para madera de 3 mm para orificio de centrado
• Cinta de carrocero o cinta de pintor
• Metro de carpintero y lápiz

Procedimiento de trabajo:

1. Trazado y comprobación: Marca con el lápiz el punto central exacto donde irá el orificio. Revisa siempre la cara inferior del tablero para asegurarte de que no coincida con costados intermedios, travesaños de refuerzo o el recorrido de cajones.
2. Protección con cinta: Coloca dos tiras cruzadas de cinta de carrocero sobre la zona marcada y vuelve a marcar el centro sobre la cinta. La cinta ejerce presión sobre la lámina de melamina y previene el astillado superficial durante el corte.
3. Perforación guía: Con la broca para madera de 3 mm, realiza un taladro pasante vertical exactamente en el centro marcado, atravesando todo el grosor del tablero.
4. Corte superior con corona: Coloca la broca centradora de la corona en el orificio guía. Inicia el corte a velocidad media y con avance suave desde la cara superior, profundizando únicamente hasta la mitad del grosor del tablero.
5. Corte inferior de encuentro: Detén el taladro y pasa a trabajar desde la cara inferior del tablero. Introduce la broca centradora en el mismo orificio guía y completa el corte hacia arriba para encontrarte con el primer fresado. Este doble corte evita que la melamina inferior se desgarre al salir la corona.
6. Limpieza y encastre: Retira la cinta, aspira el serrín del interior del orificio y coloca el pasacables a presión. Si la holgura resulta ligeramente amplia debido a la tolerancia del tablero, aplica un cordón fino de adhesivo de montaje para fijar el anillo exterior.

Preguntas frecuentes

¿Qué distancia se debe dejar respecto al borde del tablero?
Se recomienda mantener una distancia mínima de 50 mm a 100 mm desde el borde posterior del mueble hasta el centro de la perforación. Dejar menos de 30 mm puede debilitar la resistencia estructural del tablero aglomerado y provocar fisuras ante cargas de peso.

¿Los pasacables de escritorio sirven para muebles de televisión?
Sí, son técnicamente idénticos. La denominación suele hacer referencia al uso más habitual, pero el sistema de fijación, las dimensiones y las tolerancias de montaje son exactamente iguales para cualquier tablero de mobiliario de grosor estándar.

¿Cómo funciona el sistema de bloqueo de la tapa?
Muchos modelos incorporan un cierre por bayoneta en la tapa embellecedora. Tras introducir los cables por la ranura, la tapa se encaja en el anillo exterior y se gira un cuarto de vuelta para quedar bloqueada, evitando que la rigidez de los cables la expulse hacia afuera.
