Cómo montar bisagras de cazoleta para puertas interiores: guía paso a paso

Una bisagra de cazoleta para puerta interior (o enrasada) cuenta con un codo pronunciado que permite que la puerta del mueble quede totalmente encajada dentro del módulo, en lugar de apoyarse sobre los cantos del armazón.

El montaje de frentes interiores en carpintería y bricolaje exige un nivel de precisión significativamente mayor que las instalaciones solapadas. Al quedar el frente enmarcado por los cuatro costados del mueble (laterales, base y techo), es imprescindible calcular y respetar una holgura milimétrica exacta. La puerta se comporta dentro de la estructura de forma similar a un pistón: si el margen no está correctamente dimensionado, el mecanismo rozará de inmediato impidiendo un cierre limpio.

Esta guía técnica está orientada a aficionados avanzados y profesionales del sector. Aquí aprenderás a calcular las medidas correctas, mecanizar los orificios de cazoleta de forma precisa y posicionar la placa de montaje en el armazón para instalar bisagras empotradas para armarios sin errores.

Requisitos técnicos y nivel de dificultad

En el montaje interior o enrasado, la cara exterior de la puerta queda alineada con el borde frontal de los laterales del módulo. Para hacer posible este movimiento sin que el canto choque contra la pared interna, el brazo del herraje debe presentar un acodamiento pronunciado.

• Nivel de dificultad: Alto (requiere un cálculo minucioso de la posición de la base y el retranqueo).
• Tiempo estimado: Entre 15 y 20 minutos por puerta.
• Tolerancia de mecanizado: +/- 0,5 mm en la holgura del perímetro.

Herramientas y materiales necesarios

Antes de comenzar el trabajo de carpintería, asegúrate de contar con el siguiente equipamiento en tu banco de trabajo:

• Broca Forstner: Diámetro estándar de 35 mm para alojar la cazoleta del herraje.
• Broca de centrado o punzón: Indispensable para marcar los puntos de fijación de los tornillos con precisión.
• Taladro o atornillador a batería con embrague de par ajustable para evitar trasroscar el tablero.
• Escuadra de carpintero, flexómetro milimetrado y lápiz afilado de grafito medio o duro (HB o H).
• Tornillos para aglomerado: Diámetro de 3,5 mm o 4 mm, con una longitud habitual de 16 mm (para frentes estándar de 19 mm de grosor).
• Placa de montaje o base cruzada compatible (generalmente con suplemento o distancia 0 mm, según las tablas del fabricante).
• Herrajes adecuados con acodamiento pronunciado, como las bisagras de puerta de armario para montaje interior.

Paso 1: Cálculo de dimensiones y holguras perimetrales

Antes de perforar el tablero, es fundamental calcular la holgura perimetral (la junta entre el perímetro de la puerta y el interior del armazón). Este espacio libre resulta indispensable para que el frente abra y cierre sin rozar en ningún punto.

1. Cálculo del ancho del frente: Mide el ancho interior del módulo y réstale el doble de la holgura lateral deseada. Por ejemplo, en un módulo con un ancho interior libre de 562 mm y una holgura lateral de 2 mm a cada lado, el ancho exacto del tablero debe ser de 558 mm.
2. Cálculo del alto del frente: Mide la altura interior útil y réstale el doble de la holgura prevista (tanto superior como inferior).
3. Determinación de la holgura: En tableros con un espesor convencional de entre 16 mm y 19 mm, lo habitual es establecer una franquicia de entre 1,5 mm y 2 mm en todo el contorno.

Paso 2: Trazado y distancias de perforación en la puerta

La distancia al borde (es decir, el margen entre el canto de la puerta y el borde exterior de la perforación de 35 mm) influye directamente en el comportamiento cinemático y en la holgura final.

1. Coloca la puerta sobre una superficie de apoyo plana, limpia y protegida para no rayar la cara vista.
2. Marca la posición vertical de las bisagras. Una referencia habitual y equilibrada se sitúa entre 100 mm y 150 mm respecto a los cantos superior e inferior de la puerta.
3. Traza la distancia al canto para la cazoleta. En la gran mayoría de fabricantes, esta cota suele rondar entre 3 mm y 5 mm.
4. Para marcar el centro exacto donde apoyarás la punta de la broca Forstner, suma la distancia al canto elegida más el radio de la cazoleta (17,5 mm). Si has optado por una distancia al borde de 4 mm, el centro del orificio deberá situarse exactamente a 21,5 mm del canto del tablero.

Paso 3: Mecanizado del cajeado para la cazoleta

La profundidad del taladro debe ser exacta. Si el agujero resulta demasiado superficial, la base metálica no apoyará al ras del tablero; si profundizas en exceso, la punta de centrado traspasará la melamina o chapa exterior arruinando la pieza.

1. Monta la broca Forstner de 35 mm en el portabrocas asegurando una fijación concéntrica.
2. Perfora en un ángulo rigurosamente perpendicular a 90 grados. Utilizar un soporte de taladro de columna o una guía de perforación manual garantiza un resultado impecable.
3. La profundidad recomendada suele situarse entre 12 mm y 13 mm. Te aconsejamos comprobar la profundidad introduciendo la cazoleta para verificar que el ala exterior queda totalmente enrasada.
4. Retira las virutas y el polvo del interior del cajeado con una brocha o aspirador.

Paso 4: Fijación de la bisagra en el tablero

1. Introduce el cuerpo de la bisagra en el taladro de 35 mm mecanizado.
2. Apoya una escuadra de carpintero contra el canto de la puerta y alinea el brazo articulado para garantizar que quede colocado en un ángulo exacto de 90 grados. Si el herraje queda inclinado, las tensiones mecánicas desgastarán los rodamientos y desalinearán el frente.
3. Marca los puntos de los tornillos laterales utilizando un punzón para que el tornillo no resbale al iniciar el roscado.
4. Realiza un pretaladrado superficial con una broca fina de 2 mm sin superar los 5 mm de profundidad.
5. Atornilla la pieza utilizando tornillos para aglomerado adecuados (por ejemplo, 3,5 x 16 mm).

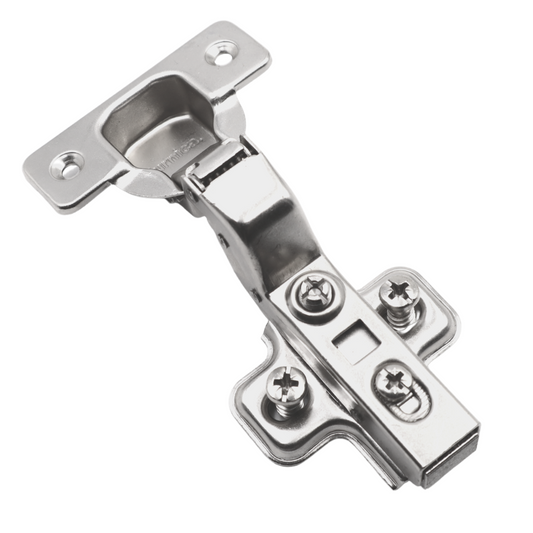

Consejo técnico: Si estás instalando bisagras de armario de cierre suave con pistón amortiguador integrado en la cazoleta, asegúrate de mantener el mecanismo completamente libre de serrín y residuos para proteger el circuito hidráulico.

Paso 5: Replanteo y fijación de la base en el módulo

En este punto se encuentra la diferencia fundamental frente al montaje de puertas solapadas. En una puerta estándar solapada (apoyo completo), la línea de tornillos de la placa de montaje se ubica por defecto a 37 mm del canto frontal (según el estándar Sistema 32).

En cambio, en las puertas interiores o enrasadas, la base debe retrasarse hacia el fondo del mueble una distancia equivalente al grosor de la puerta más la holgura frontal deseada.

Fórmula general de cálculo: Distancia de la base = 37 mm + grosor de la puerta + holgura frontal

Ejemplo práctico:

• Distancia estándar: 37 mm
• Grosor del tablero: 19 mm
• Holgura frontal (para evitar roces en el plano de la fachada): 1 mm
• Distancia total desde el canto delantero: 57 mm.

1. Traza la línea de retranqueo calculada (en nuestro ejemplo, 57 mm) en la cara interior del lateral del mueble.
2. Traslada la altura vertical de las bisagras desde el tablero de la puerta hacia el interior del módulo, sumando la holgura inferior que hayas definido.
3. Pretaladra los puntos para la placa de montaje (con broca de 5 mm para tornillos Euro o broca de 2 mm si utilizas tornillos de aglomerado estándar).
4. Fija la base con firmeza asegurándote de que no se mueva durante el atornillado.

Paso 6: Colocación de la puerta y ajuste tridimensional (3D)

1. Presenta la puerta enfrentando los brazos de las bisagras a las placas de montaje del interior del mueble.
2. En modelos de sistema clip, encaja la parte frontal del brazo en la base y presiona ligeramente la parte posterior hasta escuchar un chasquido nítido que confirme el bloqueo.
3. Procede con el ajuste fino. El montaje interior requiere una regulación muy cuidada, ya que cualquier desvío en las holguras perimetrales es inmediatamente visible.

Cómo realizar la regulación en tres dimensiones:

• Regulación de profundidad: Aflojando el tornillo posterior del brazo (o girando la leva excéntrica integrada), desplaza la puerta hacia adelante o hacia atrás hasta que el frente quede perfectamente alineado y a paño con el canto exterior del módulo.
• Regulación lateral: El tornillo situado en la parte delantera del brazo permite corregir el desplazamiento horizontal. Girar en sentido horario acerca la puerta al lateral (reduciendo la junta en el lado de la bisagra), mientras que girar en sentido antihorario amplía el espacio libre.
• Regulación de altura: Afloja ligeramente los tornillos de la base en el lateral del módulo (o acciona la leva de altura si la base dispone de ella) para desplazar el frente verticalmente en un rango aproximado de +/- 2 mm hasta equilibrar las juntas superior e inferior.

Errores habituales durante la instalación y cómo evitarlos

Incluso entre montadores con experiencia pueden surgir dudas con este tipo de apertura. Presta atención a estos puntos clave:

Confundir los tipos de acodamiento

El error más común es emplear un herraje incorrecto. Una bisagra para puerta solapada tiene el brazo recto (acodamiento 0 mm). Para una puerta semisolapada sobre un montante compartido, el brazo tiene un acodamiento medio (aprox. 9 mm). Sin embargo, únicamente las bisagras de armarios ocultas con acodamiento pronunciado (habitualmente acodamiento alto de unos 16 a 18 mm) permiten el montaje enrasado. Para proyectos convencionales solapados deberás recurrir a bisagras superpuestas para armarios, ya que intentar embutir un frente con bisagras rectas impedirá físicamente el cierre del mueble.

Interferencias con cajones interiores y guías

En las puertas interiores, el brazo articulado se introduce más en el espacio útil del módulo cuando la puerta está abierta. Si tienes proyectado instalar cajones interiores o módulos extraíbles, el lateral del cajón puede chocar con el cuerpo del herraje al salir. En estos casos, es indispensable colocar regletas separadoras tras las guías de cajón para salvar el saliente del mecanismo.

Distancia al borde insuficiente al perforar

Si taladras el orificio de 35 mm demasiado cerca del borde del tablero (por ejemplo, a menos de 2,5 mm), la pared de melamina o madera no tendrá suficiente consistencia estructural. Al realizar fuerza durante la apertura, el canto podría astillarse o romperse. Consulta siempre los esquemas técnicos para respetar distancias recomendadas de entre 4 mm y 5 mm.

Preguntas frecuentes sobre bisagras para montaje interior

¿Puedo utilizar un modelo con ángulo de apertura amplio en una puerta interior?
Sí, la amplitud de giro y el tipo de solape son características independientes. Puedes instalar bisagras de armario de 110° para frentes interiores siempre que el modelo cuente con el acodamiento alto requerido para salvar el canto del módulo al abrirse.

¿Por qué la puerta interior no llega a cerrar a paño con el lateral?
La causa más habitual es un error en el retranqueo de la base. Si la placa de montaje ha quedado fijada demasiado hacia adelante, la cinemática del brazo no tiene recorrido suficiente para empujar la puerta hasta el fondo. Revisa la fórmula 37 mm + grosor de puerta + holgura y utiliza el tornillo de profundidad para ganar los milímetros que falten.

¿Cuántas bisagras se necesitan según el tamaño del frente?
La cantidad depende directamente de la altura y del peso de la hoja. Para puertas de hasta 900 mm y unos 7 kg bastará con 2 bisagras. En alturas de hasta 1600 mm y 14 kg se recomienda instalar 3 unidades. Para módulos altos a partir de 2000 mm o frentes pesados de más de 20 kg, es fundamental distribuir entre 4 y 5 puntos de anclaje para evitar el alabeo del tablero.

¿Existe diferencia entre «puerta interior» y «puerta enrasada»?
En el catálogo de herrajes ambos términos describen la misma solución constructiva: el frente queda enmarcado dentro del perímetro del módulo. En nuestra sección general de bisagras de armario dispones de todas las variantes mecánicas para equipar tanto frentes enrasados como solapados con la máxima durabilidad.
