Guías y correderas de cajón: tipos, medidas y cómo elegir el sistema adecuado

Una guía de cajón es el herraje mecánico que permite deslizar un cajón hacia el interior y el exterior del mueble de manera fluida, estable y silenciosa.

A la hora de diseñar, reparar o modernizar cualquier mueble, la elección del sistema de extracción es una de las decisiones técnicas más determinantes. El tipo de corredera influye de forma directa en la capacidad de carga, la suavidad del recorrido, la durabilidad y la comodidad en el uso diario. En esta guía técnica analizamos los diferentes mecanismos disponibles en el mercado, sus dimensiones fundamentales, las opciones de cierre y los criterios necesarios para seleccionar el herraje idóneo para cada proyecto de carpintería y bricolaje.

Para empezar, conviene distinguir entre los herrajes sueltos y los sistemas modulares. Mientras que las deslizadores de cajón independientes se instalan directamente sobre cajones fabricados en madera o derivados, los sistemas completos integran los laterales metálicos (costillas), los enganches para el frente y las guías en un único conjunto coordinado.

Tipos de mecanismos: la cinemática detrás del movimiento

El mecanismo interno de la corredera define cómo se distribuyen los esfuerzos mecánicos, la resistencia al peso y la estabilidad lateral frente al balanceo al abrir o cerrar. En la carpintería actual predominan tres principios constructivos fundamentales.

1. Guías de rueda o rodillo

Las guías de rueda representan la solución más tradicional y económica. Están compuestas por perfiles de acero lacado con recubrimiento epoxi (generalmente blanco o crema) y dos pequeñas ruedas de plástico técnico por cada lateral. Un perfil se fija a la pared lateral del mueble y el otro a la base inferior del cajón. Este tipo de corredera suele incorporar una ligera inclinación en el extremo final para favorecer el autocierre por gravedad en los últimos centímetros. Aunque admiten ciertas tolerancias dimensionales en el mueble, ofrecen una estabilidad lateral limitada y menor capacidad de carga frente a las opciones de rodamientos de bolas, por lo que se reservan para cajoneras auxiliares ligeras o mobiliario infantil sencillo.

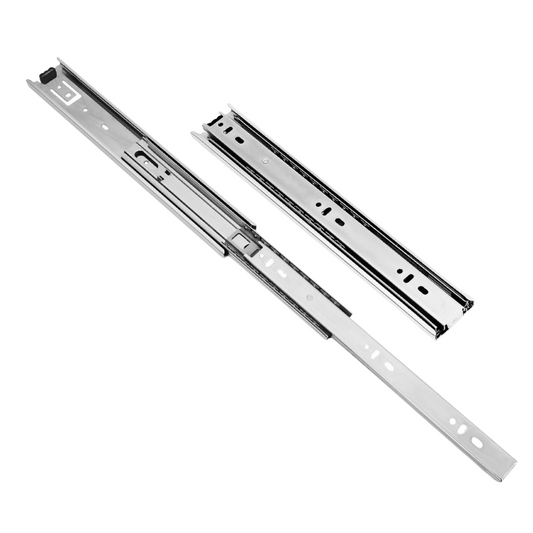

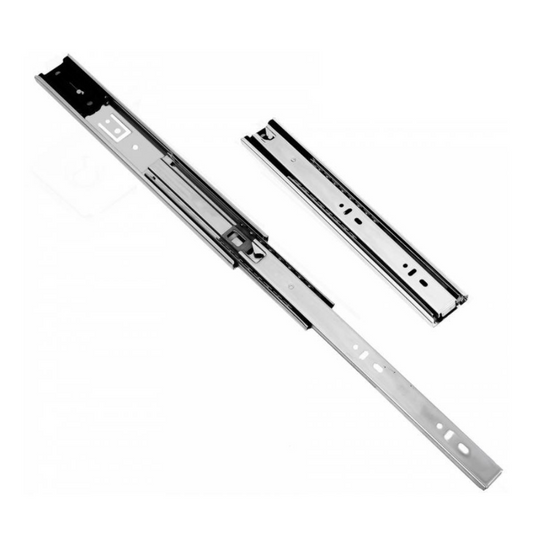

2. Guías telescópicas de bolas

En las correderas telescópicas de bolas, el movimiento se produce mediante jaulas de rodamiento repletas de bolas de acero que se desplazan con gran precisión entre perfiles metálicos conformados. Se instalan habitualmente en el lateral del cajón (montaje lateral). Este sistema proporciona una rigidez estructural sobresaliente, minimiza el juego lateral y evita eficazmente el cabeceo. Permiten soportar cargas notables manteniendo un deslizamiento silencioso. En su montaje estándar, los corredores de cajón de 45 mm de altura requieren un espacio libre lateral muy concreto entre el lateral del cajón y el costado del mueble (habitualmente fijado en 12,7 mm por lado).

3. Guías ocultas de montaje bajo fondo

Las correderas ocultas se fijan bajo la base del cajón de madera, de modo que toda la estructura metálica queda completamente escondida a la vista cuando el cajón se extrae. Los deslizadores de cajón empotrados se acoplan a la gaveta mediante gatillos o clips de regulación frontal y pivotes de anclaje traseros. Este sistema no solo ofrece un rodaje sumamente suave y silencioso, sino que realza la estética de la madera maciza al no exhibir herrajes visibles. Para su integración, el cajón debe respetar unas medidas exactas de mecanizado, rebaje inferior y holgura posterior.

Extracción total frente a extracción parcial

La carrera o recorrido útil de la guía respecto a la profundidad total del mueble determina la accesibilidad interior del cajón.

Una extracción total permite sacar el cajón al 100 % fuera del mueble. Esto significa que la parte posterior de la gaveta queda completamente alineada con el frente del armario, permitiendo un acceso ergonómico e integral a todo el contenido, incluso a los objetos situados al fondo. Las correderas de cajón de extensión completa incorporan tres cuerpos o perfiles telescópicos superpuestos, lo que las hace indispensables en cocinas, módulos de almacenaje profundo y cajones organizadores de taller.

Por su parte, la extracción parcial permite extraer aproximadamente entre el 75 % y el 80 % de la longitud nominal. El tramo restante permanece en el interior del módulo, lo que obliga a inclinar la mano para alcanzar los artículos del fondo. Al contar únicamente con dos perfiles deslizantes, son herrajes mecánicamente más sencillos y habituales en cómodas de dormitorio o muebles de salón donde no se requiere una apertura integral.

Opciones de confort: freno amortiguado, autocierre y apertura por presión

Más allá del deslizamiento básico, los sistemas modernos incorporan tecnologías cinemáticas auxiliares que mejoran la ergonomía del usuario.

Cierre suave amortiguado (Soft-Close)

Los mecanismos de cierre suave absorben la inercia del cajón cuando se empuja con fuerza, frenando el impacto y retrayéndolo de manera progresiva, suave y sin ruidos hasta su posición final. Este conjunto combina un resorte de tracción y un pistón hidráulico o amortiguador de fluido. Al aproximarse al cierre, el perno del cajón engancha el mecanismo amortiguador para evitar cualquier golpe contra la estructura.

Mecanismo de autocierre sin freno

No debe confundirse con la amortiguación hidráulica. El autocierre simple incorpora un muelle o una rampa que arrastra el cajón hacia el fondo durante los últimos 20 a 30 mm para evitar que quede entreabierto. Sin embargo, carece de amortiguador de retención, por lo que el frente puede chocar contra el marco si se cierra con excesiva fuerza.

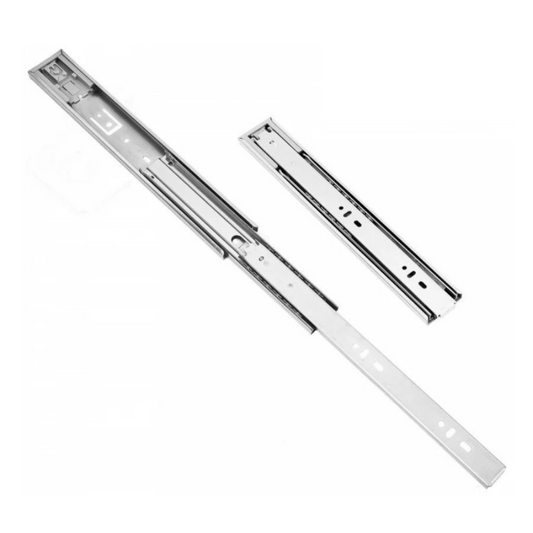

Apertura por presión (Push-to-Open)

Diseñado para muebles modernos con frentes limpios y lisos sin tirador visible. Al ejercer una ligera presión sobre el frontal del cajón, se desbloquea un percutor interno accionado por resorte que expulsa la gaveta hacia afuera unos centímetros, permitiendo cogerla y abrirla con la mano. Para que el mecanismo funcione sin fallos, es imprescindible calibrar una holgura técnica frontal entre el frente y el casco (habitualmente de 2,5 mm a 3 mm) que permita el recorrido de activación.

Criterios para elegir la guía de cajón adecuada

Para no equivocarse en la selección de las correderas, es necesario contrastar las medidas reales del módulo con las exigencias de peso previstas.

1. Longitud nominal y profundidad útil

La longitud nominal (LN) se corresponde con la medida de la guía cerrada y define la profundidad útil del cajón. Las medidas estándar suelen escalonarse en intervalos de 50 mm, habitualmente entre 250 mm y 800 mm. La profundidad interior libre del mueble (medida desde la cara frontal hasta la trasera) debe ser ligeramente superior a la longitud de la guía. Como regla general, se aconseja respetar la fórmula: profundidad interior libre = longitud nominal + 3 mm a 5 mm de holgura. Para muebles estándar de dormitorio y auxiliares, las longitudes más comunes son 300 mm, 350 mm, 400 mm y 500 mm.

2. Capacidad de carga estática y dinámica

La capacidad de carga especifica el peso máximo que soporta el par de guías completamente extendidas sin deformación permanente del acero. Recuerda que a esta cifra debes restar el peso en vacío del propio cajón de madera o aglomerado.

• Correderas convencionales: Entre 20 kg y 30 kg, adecuadas para ropa, menaje ligero, papelería y cubiertos.
• Correderas de alta resistencia: Diseñadas para 45 kg, 80 kg o más. Emplean chapas de acero laminado en frío de mayor grosor (por ejemplo, 2,0 mm de espesor de pared) y rodamientos sobredimensionados. Para cajones de herramientas o almacenamiento pesado, los corredores de cajón de alta resistencia garantizan una apertura segura sin flexión estructural.

3. Espacio de montaje lateral y Sistema 32

En las guías de montaje lateral, el espacio libre entre el cajón y el casco debe ser milimétrico. Si el cajón queda estrecho, las guías forzarán las jaulas de bolas; si queda ancho, los perfiles no engranarán. Gran parte del mobiliario contemporáneo se fabrica siguiendo la norma del Sistema 32, caracterizado por filas de orificios con un diámetro de 5 mm separados a una distancia vertical de 32 mm entre ejes y una distancia frontal de 37 mm desde el borde delantero del casco. Las correderas normalizadas con este patrón permiten una colocación rápida mediante tornillos específicos sin necesidad de replantear taladros.

Guía de aplicación según la estancia y el tipo de mueble

Instrucciones técnicas de montaje paso a paso

Un montaje perfectamente nivelado y a escuadra es indispensable para que las guías funcionen de manera óptima y no sufran desgastes asimétricos prematuros.

Herramientas y material necesarios:

• Atornillador a batería o destornillador PZ2
• Cinta métrica y regla milimetrada
• Nivel de burbuja y escuadra de carpintero
• Tornillos para madera o aglomerado de 3,5 x 16 mm o tornillos Euro de 5 mm
• Broca de centrado (opcional, para taladros previos)

Pasos para la instalación de guías telescópicas laterales:

1. Separar los perfiles: Desbloquea la palanca de plástico situada en el perfil interno para desacoplar el tramo del cajón del cuerpo principal que va al mueble.
2. Fijar el perfil al casco: Traza con el nivel una línea horizontal en el costado interior del mueble. Atornilla la guía asegurándote de que guarde un retranqueo de 2 mm respecto al borde exterior frontal. Utiliza primero los orificios ovalados para permitir pequeños ajustes de altura.
3. Fijar el perfil a la gaveta: Coloca el perfil estrecho centrado horizontalmente en el lateral del cajón y atorníllalo con firmeza a escuadra.
4. Encajar y comprobar: Alinea los perfiles del cajón con las jaulas de bolas del mueble e inserta la gaveta empujando con suavidad hasta escuchar el chasquido del bloqueo. Comprueba que el deslizamiento sea uniforme y que el frente quede alineado con el resto del mueble.

Preguntas frecuentes sobre correderas de cajón

¿Cuál es la diferencia entre el cierre suave y el sistema de apertura por presión? El cierre suave cuenta con un amortiguador de fluido que frena el cajón y lo cierra de forma silenciosa. El sistema de apertura por presión (push) está diseñado para muebles sin tiradores y utiliza un muelle percutor que expulsa el cajón hacia fuera tras pulsar el frente.

¿Cómo se calcula la longitud exacta de la guía que necesito? Mide la profundidad interior libre del mueble (desde la cara interior de la trasera hasta el borde frontal) y resta entre 3 mm y 5 mm de margen de seguridad. Si el fondo interior de tu módulo mide 455 mm, la longitud nominal adecuada es una corredera de 450 mm.

¿Se puede sustituir una guía de ruedas por una telescópica de bolas directamente? No siempre de forma directa. Las guías de rueda suelen dejar holguras laterales diferentes (en torno a 12,5 mm) y se anclan en la esquina inferior. Las telescópicas estándar precisan exactamente 12,7 mm por lateral y van atornilladas en el centro. Si el ancho exterior del cajón no coincide con el hueco requerido, habrá que ajustar la madera.

¿Qué representa el estándar Sistema 32 en herrajes? Es una norma de fabricación internacional para muebles modulares donde las perforaciones de los costados presentan una distancia entre centros de 32 mm y se inician a 37 mm del borde frontal. Las correderas preparadas para este estándar se fijan en estos agujeros prediseñados sin necesidad de medir.

¿Por qué un cajón con freno amortiguado no termina de cerrar bien? En la mayoría de los casos se debe a un defecto de escuadrado, falta de paralelismo entre ambos costados del mueble o una holgura lateral insuficiente que estrangula el mecanismo e impide que el resorte del pistón complete el recorrido.
