Bisagras acodadas de ángulo abierto sin invasión: definición y ventajas para cajones interiores

Una bisagra sin invasión (o bisagra de intrusión cero) es un tipo específico de herraje de cazoleta diseñado para que la puerta del mueble, al abrirse, no sobresalga en absoluto hacia el ancho libre del interior del casco. De este modo, todo el espacio interior queda completamente despejado, lo que resulta imprescindible para extraer cajones interiores, bandejas extraíbles o gavetas sin riesgo de rozar ni golpear contra el canto de la puerta.

¿Qué es exactamente una bisagra de intrusión cero?

Las soluciones estándar suelen dejar la puerta montada sobresaliendo varios milímetros hacia el hueco interior del armario cuando están totalmente abiertas. Si en el interior solo hay baldas tradicionales, esta pequeña intrusión no genera inconvenientes funcionales. Sin embargo, cuando se instalan cajones interiores detrás de una puerta frontal continua, ese saliente bloquea por completo la trayectoria de extracción de las guías.

La bisagra de intrusión cero resuelve este problema mediante una cinemática de brazos articulados múltiples. Su mecanismo desplaza la hoja de la puerta hacia el exterior y en paralelo al costado del mueble, apartándola totalmente del eje de deslizamiento frontal. Ya a partir de una apertura de 90°, la puerta despeja el 100 % del ancho útil del módulo. En estas circunstancias, la invasión o penetración en el vano del armario es de exactamente 0 mm.

Medidas técnicas, cotas y estándares de mecanizado

Para la planificación técnica y el montaje preciso en trabajos de carpintería y bricolaje, estas piezas se rigen por estándares de mecanizado muy definidos:

• Diámetro de cazoleta: El diámetro de perforación estándar en el mercado es de 35 mm. Resulta compatible con las plantillas de taladrado estándar y los patrones de perforación habituales en carpintería.
• Ángulo de apertura: Para lograr retirar la puerta completamente del vano interior, este herraje se diseña como una bisagra de gran apertura, trabajando frecuentemente en rangos de 155° o 165°.
• Profundidad de cazoleta: Suele oscilar entre 11 mm y 13 mm, lo que exige un grosor mínimo de panel de entre 15 mm y 16 mm en materiales comunes como el aglomerado plastificado o los tableros de MDF.

Variantes de montaje y amortiguación

A la hora de configurar armarios despenseros, módulos de cocina o columnas de almacenaje con elementos extraíbles, es fundamental seleccionar el tipo de apoyo adecuado según la estructura del mueble:

• Montaje solapado (recubrimiento total): Es la opción predominante para muebles individuales o en los extremos de una bancada, donde la puerta cubre por completo el grosor del lateral del módulo. En estos casos se emplean bisagras de armario de sobreponer completo diseñadas con cinemática de intrusión nula.
• Integración de cierre amortiguado: Para lograr un funcionamiento suave y silencioso que evite golpes contra el casco, la tendencia actual recurre a bisagras de armario de cierre suave. El pistón amortiguador suele quedar integrado de forma oculta en el brazo de la bisagra para desacelerar la puerta de manera progresiva.
• Opciones empotradas y ocultas: Si el diseño constructivo requiere un acabado enrasado, existen bisagras de armarios ocultas que optimizan el vano libre sin alterar la estética exterior.

Montaje e instalación: ventajas frente a bisagras convencionales

Cuando se equipa un armario con cajones ocultos tras una puerta, la elección de las bisagras de puerta de armario determina directamente la capacidad útil y la facilidad de instalación del sistema.

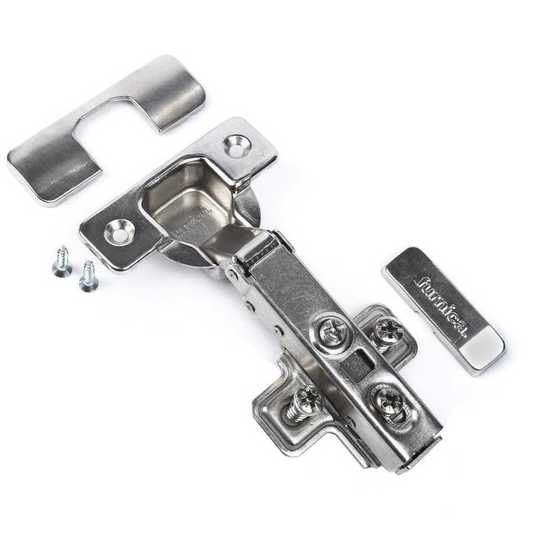

Si se instalan bisagras de armario de 110° estándar, resulta obligatorio intercalar un listón distanciador o suplemento lateral (generalmente de unos 25 mm de espesor) entre la pared interna del mueble y las guías del cajón. Este suplemento es necesario para evitar que el frente del cajón choque contra la puerta abierta, pero reduce significativamente el ancho útil del cajón y complica el mecanizado. Con una bisagra de intrusión cero, este suplemento deja de ser necesario: las guías del cajón se atornillan directamente sobre el lateral interior del módulo, optimizando al máximo el volumen de carga disponible.

Asimismo, conviene tener en cuenta que las bisagras de gran ángulo proyectan la puerta hacia el exterior. En caso de que el módulo esté junto a una pared o un elemento arquitectónico que impida la apertura total a 155°, es posible añadir clips limitadores de apertura (por ejemplo, a 90° o 110°). Con este accesorio, la puerta no golpeará los obstáculos y el paso libre interior se mantendrá garantizado al 100 %.

Glosario de términos relacionados

• Ancho libre interior: La distancia interior neta y exacta medida entre los dos costados laterales de un mueble.
• Bisagra de gran ángulo: Herraje con una capacidad de apertura superior a 120°, base geométrica para lograr la función de intrusión cero.
• Base de montaje en cruz: Pieza fijada al lateral interior del casco (comúnmente bajo el Sistema 32 con distancia de 32 mm entre tornillos) sobre la cual se encaja el cuerpo de la bisagra mediante clipado o tornillo.
• Cajón interior: Elemento extraíble que queda completamente oculto tras una puerta principal de cierre total.
