Longitud nominal frente a profundidad de montaje en guías de cajón

La longitud nominal (NL) de una guía de cajón define la medida comercial estandarizada del herraje cerrado y determina la profundidad exterior del cajón. En cambio, la profundidad de instalación (o fondo interior libre del mueble) es el espacio real necesario dentro del módulo para el montaje correcto, el cual suele requerir varios milímetros adicionales respecto a la longitud nominal.

¿Qué significan exactamente la longitud nominal y la profundidad de instalación?

Al diseñar muebles modulares o cajoneras a medida en trabajos de bricolaje y carpintería, distinguir con precisión entre estas dos medidas resulta fundamental para evitar errores de montaje insalvables.

La longitud nominal es la medida de catálogo del herraje. Cuando planificas la estructura de un mueble, este valor determina de forma directa la profundidad útil de la caja de madera del cajón.

Por su parte, la profundidad de instalación representa el fondo útil real del módulo, considerando el espacio de seguridad necesario respecto a la trasera del mueble. Si consideramos la longitud nominal como el tamaño del cajón, la profundidad de montaje equivale al espacio total disponible en el interior del módulo, incluyendo holguras técnicas para que los enganches posteriores o piezas móviles no rocen con el panel trasero.

Dimensiones, estándares y valores habituales

En la fabricación europea de mobiliario, la gran mayoría de dimensiones se rigen por el Sistema 32, un patrón de perforación estandarizado con distancias entre ejes de 32 mm. Las medidas nominales de las guías aumentan habitualmente en intervalos regulares de 50 mm.

Las dimensiones estándar para cajoneras oscilan habitualmente entre 250 mm y 800 mm. Para muebles de baño compactos o mesitas de noche se emplean medidas reducidas, mientras que en módulos bajos de cocina el estándar predominante es de 500 mm. La profundidad mínima requerida en el mueble varía según el fabricante y el mecanismo empleado:

• Tolerancia estándar en modelos de montaje lateral: longitud nominal + 3 mm.
• Herrajes con enganches traseros y sistemas ocultos: longitud nominal + 12 mm a 15 mm.

Influencia del tipo de guía y de los mecanismos integrados

La diferencia técnica entre la longitud nominal y el espacio de montaje necesario depende directamente de la tipología de herraje y de sus funciones añadidas.

Tipos de guías para cajones

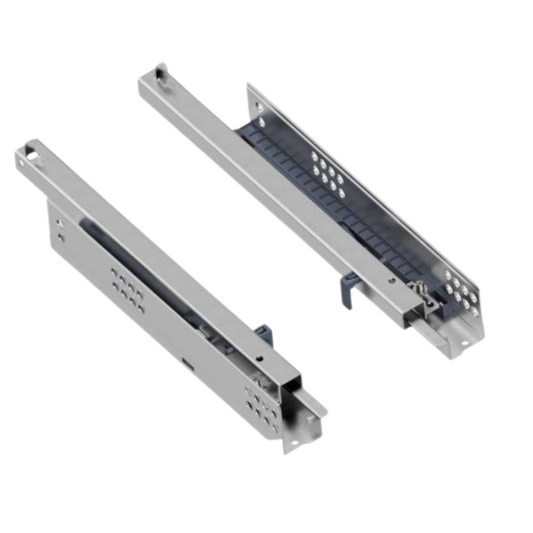

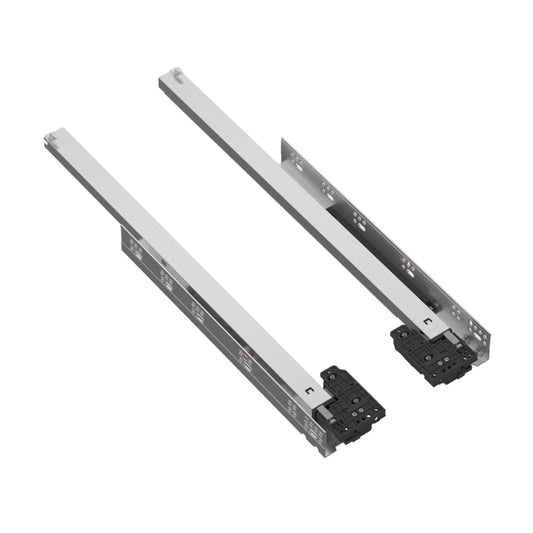

Los sistemas modernos como los deslizadores de cajón empotrados van montados bajo la base del cajón y precisan espacio extra en la parte posterior para las patillas de retención que se encastran en la madera. En este caso, la profundidad de montaje siempre debe superar a la nominal. Por el contrario, al instalar deslizadores de rodamientos de bolas fijados al lateral del mueble, la profundidad requerida es casi idéntica a la longitud nominal del accesorio, ya que no sobresalen elementos por detrás.

Tipo de extracción

Las correderas de cajón de extensión completa permiten extraer el 100 % del cajón fuera del módulo, facilitando el acceso total a los objetos guardados. Por otro lado, las guías de extracción parcial ofrecen una apertura aproximada del 75 %. Aunque esta característica define la carrera de los perfiles telescópicos abiertos, la medida nominal cerrada se mantiene inalterada.

Sistemas de confort y amortiguación

Los mecanismos especiales exigen consideraciones dimensionales adicionales durante el diseño:

• Cierre suave (Soft-Close): Retiene el impacto final del cajón y lo absorbe mediante un pistón hidráulico integrado en el perfil sin añadir apenas fondo libre.

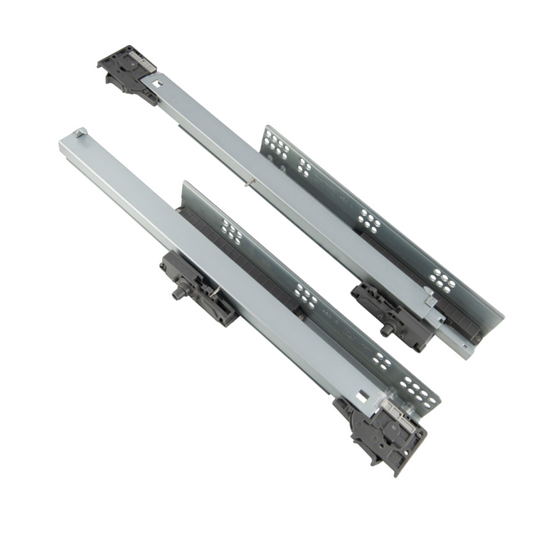

• Apertura por presión (Push-to-open): Permite abrir frentes sin tirador mediante un ligero empuje frontal. Requiere obligatoriamente una carrera de activación de entre 2 mm y 3 mm en el frontal para accionar el resorte, margen que debe sumarse al cálculo de fondo útil interior para evitar que el cajón golpee la trasera antes de disparar el mecanismo.

En instalaciones pesadas o talleres que demandan corredores de cajón de alta resistencia para cargas de 45 kg o superiores, los perfiles de acero son más robustos y necesitan fijaciones firmes, por lo que respetar las tolerancias técnicas de fondo evitará holguras mecánicas y roturas en la estructura.

Regla práctica para calcular el fondo del módulo

Para no equivocarte en la elección, sigue esta sencilla fórmula de taller:

1. Mide el fondo interior útil del módulo (desde el borde delantero del lateral hasta la cara interior de la trasera).
2. Resta la holgura mínima indicada en la ficha técnica del fabricante (generalmente entre 3 mm y 15 mm según el mecanismo).
3. El resultado final representa la longitud nominal máxima que puedes instalar.

Ejemplo: Si dispones de un fondo interior libre de 515 mm y el modelo de guía precisa un espacio de NL + 10 mm, la longitud nominal adecuada para tu cajón será de 500 mm.
