Longitud nominal (NL) en guías de cajón: qué es y cómo medirla correctamente

La longitud nominal (NL) en las guías de cajón indica la medida exacta de montaje del herraje cuando está completamente cerrado y coincide, habitualmente, con la profundidad exterior del cajón. Expresada en milímetros, esta dimensión constituye el valor de referencia fundamental a la hora de diseñar el módulo, calcular el espacio interior disponible y elegir el sistema de extracción idóneo para tus muebles.

¿Qué es exactamente la longitud nominal (NL)?

La longitud nominal es la cota técnica base de cualquier sistema de guías: establece el fondo que ocupará el herraje dentro del armario o mueble, con independencia de la distancia que recorra el cajón al abrirse. Cuando carpinteros, montadores o aficionados al bricolaje diseñan una cajonera, la longitud nominal representa el punto de partida para garantizar la compatibilidad entre el armazón y el herraje. Esta medida hace referencia exclusiva a la guía totalmente recogida y cerrada.

Conviene señalar que la longitud nominal no equivale a la profundidad total exterior del mueble. La denominada profundidad útil interior (la distancia libre entre el frente del mueble y la trasera interior) debe ser siempre ligeramente superior a la longitud nominal del herraje. En la práctica habitual de montaje se suele añadir un margen de seguridad de entre 3 mm y 5 mm, lo que permite absorber pequeñas irregularidades de escuadría y dejar espacio libre para el panel trasero.

Cómo medir y calcular la longitud nominal correctamente

Para seleccionar el herraje adecuado en un proyecto de fabricación o sustituir una pieza desgastada, debes tomar las medidas con total precisión siguiendo estos pasos:

1. Medir la guía existente: si vas a reemplazar un herraje antiguo, retíralo y mide la guía cerrada en línea recta desde su extremo delantero hasta el tope posterior.
2. Medir la estructura del cajón: en cajones en buen estado, la longitud nominal se corresponde con la profundidad exterior del lateral del cajón (midiendo desde la cara interior del frente hasta la cara exterior de la trasera).
3. Medir el interior del módulo: comprueba la profundidad libre del armario midiendo desde el borde frontal del costado hasta el fondo interior. Resta 5 mm a esa cota: la cifra resultante indicará la longitud nominal máxima que puedes instalar.

Medidas estandarizadas y modulación en el mobiliario

En la fabricación europea de mobiliario, las dimensiones de las guías siguen el estándar del Sistema 32, que organiza las perforaciones y longitudes en tramas modulares, normalmente con incrementos escalonados de 50 mm.

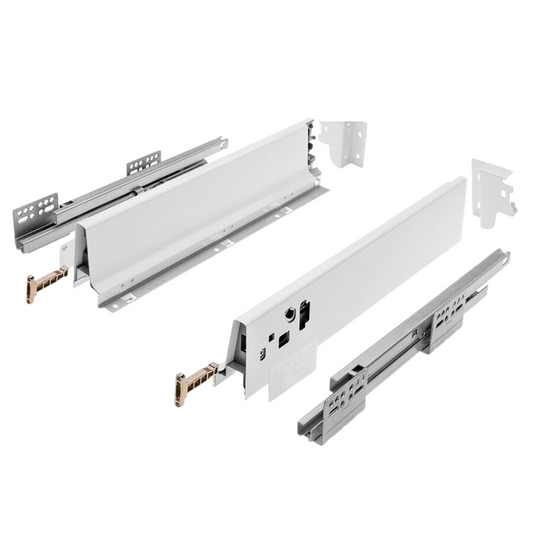

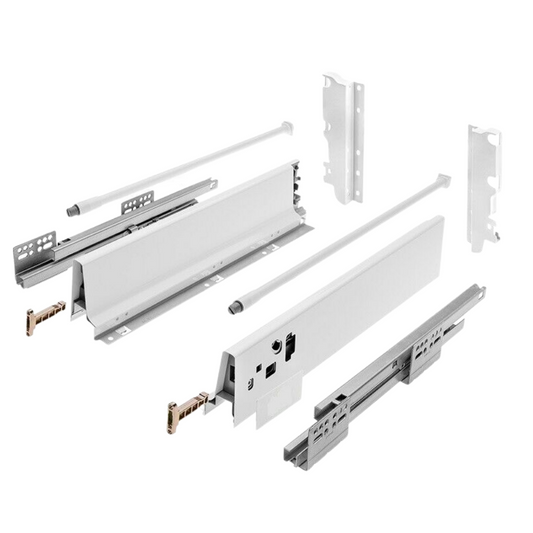

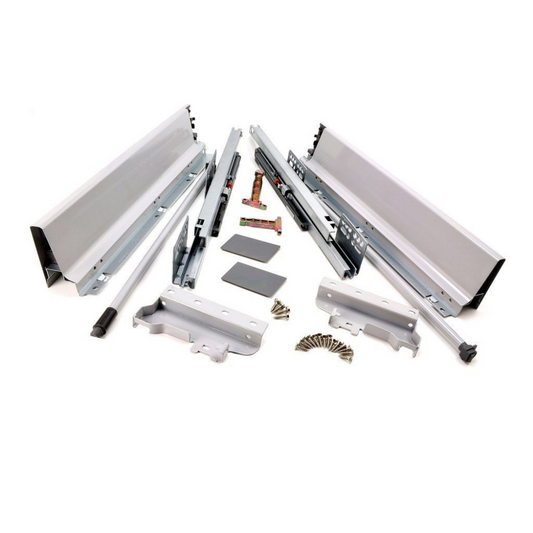

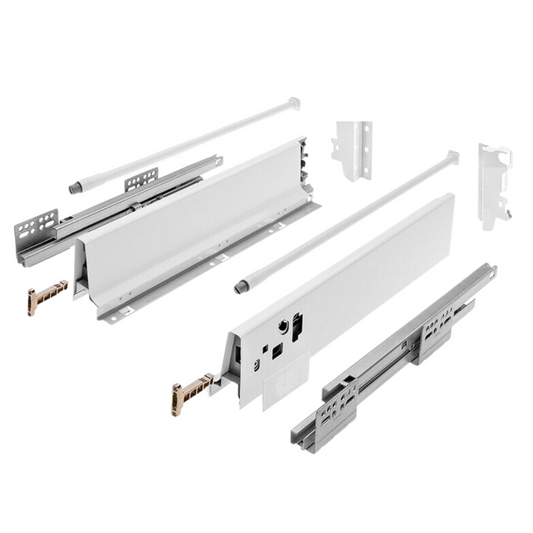

Las variantes más compactas, como las de 250 mm o 300 mm, se emplean principalmente en muebles de baño o cajoneras de oficina de fondo reducido. Para armarios de cocina, aparadores y cajones estándar de dormitorio, las medidas más habituales se sitúan en torno a los 450 mm y 500 mm, siendo muy populares las soluciones de la gama Promoción 500 mm Plata y Blanco. En proyectos especiales de gran fondo, como mostradores comerciales, vestidores a medida o zonas de almacenaje bajo escaleras, se instalan longitudes que alcanzan los 700 mm o incluso los 800 mm.

Relación entre la longitud nominal y el tipo de extracción

La longitud nominal no solo define el espacio que ocupa el mecanismo dentro del mueble, sino que también determina el recorrido útil de apertura. Existen tres configuraciones principales según el tipo de mecanismo:

• Extracción total: al montar correderas de cajón de extensión completa, la carrera o recorrido de extracción equivale exactamente al 100 % de la longitud nominal. El cajón sale por completo del módulo, facilitando un acceso cómodo a los objetos situados al fondo.
• Extracción parcial: frecuente en modelos tradicionales de caída sobre rodillo, este diseño permite extraer únicamente entre el 75 % y el 80 % de la longitud nominal, dejando la parte trasera del cajón dentro del cuerpo del mueble.
• Cargas pesadas: en los corredores de cajón de alta resistencia, la capacidad de carga nominal (por ejemplo, 45 kg, 80 kg o más) está estrechamente ligada a la longitud nominal extendida bajo un reparto de peso homogéneo. Para muebles de taller o despensas de gran capacidad, el dimensionamiento de la guía resulta crítico.

Tanto si eliges sistemas vistos tradicionales como deslizadores de rodamientos de bolas o deslizadores de cajón empotrados que quedan ocultos bajo la base, la longitud nominal sigue marcando la pauta de fabricación de los laterales del cajón.

Influencia de los sistemas de cierre suave y apertura mecánica

Las funciones de confort adicionales no alteran la longitud nominal de la guía, pero exigen prestar atención a la holgura interior del armario.

Las guías con cierre suave amortiguan el avance del cajón en los últimos centímetros y lo cierran de forma controlada y silenciosa. Este mecanismo viene integrado en el propio herraje y no requiere profundidad adicional en el mueble.

Por el contrario, los sistemas de apertura por presión necesitan un recorrido de activación hacia atrás de unos 2 mm a 3 mm para desbloquear el resorte. Es imprescindible que la profundidad libre interior del mueble contemple esta pequeña holgura; de lo contrario, el mecanismo tropezará con el fondo y quedará bloqueado aunque la longitud nominal de la guía parezca correcta sobre el papel.

Conceptos técnicos relacionados

• Profundidad útil interior: distancia libre real entre el frente y la trasera del mueble.
• Recorrido de extracción: distancia que se desplaza el cajón hacia el exterior.
• Anchura de montaje: espacio lateral necesario entre el cajón y el costado del mueble (habitualmente 12,7 mm por lado en guías de bolas).
• Sistema 32: estándar industrial de taladros con intereje de 32 mm utilizado para el montaje de herrajes y baldas.
