Distancia entre ejes en tiradores para muebles: medidas, Sistema 32 y cómo sustituirlos

La distancia entre ejes de los tiradores para muebles define la medida exacta entre los centros de dos orificios de fijación y se basa en el estándar europeo denominado Sistema 32. Conocer este parámetro es imprescindible al renovar el aspecto de armarios, cómodas o cajones, ya que cualquier error milimétrico impedirá una instalación limpia y sin tensiones en el frente.

Cuando decides cambiar un herraje desgastado o actualizar el estilo de una cocina o dormitorio, estás condicionado por el patrón de taladrado existente. Una medición imprecisa puede obligarte a realizar nuevos agujeros, dañando el acabado de la madera o melamina. En esta guía técnica repasamos cómo funciona la cuadrícula estándar del mobiliario, qué tipos de herrajes existen, cómo medir correctamente y los pasos para sustituirlos sin complicaciones.

El Sistema 32: el estándar técnico en la fabricación de muebles

Casi la totalidad de los muebles modulares producidos de forma industrial siguen un patrón de mecanizado estricto: el Sistema 32. Este sistema surgió históricamente para optimizar la maquinaria de perforación múltiple en las fábricas de carpintería, donde los husillos de taladrado se situaban exactamente a 32 mm de distancia entre sí por razones mecánicas del engranaje.

Aplicado a los herrajes, esto significa que la distancia entre ejes (el espacio entre los puntos centrales de los dos tornillos de sujeción) es casi siempre un múltiplo exacto de 32 mm. Si buscas repuestos, comprobarás que la inmensa mayoría de opciones respetan estas cotas estandarizadas.

Las distancias entre ejes más habituales en el mercado son:

• 32 mm (común en frentes estrechos y pequeños tiradores integrados)
• 64 mm
• 96 mm (muy frecuente en muebles auxiliares)
• 128 mm (el estándar por excelencia en cocinas y baños)
• 160 mm
• 192 mm
• 224 mm
• 256 mm
• 320 mm (habitual en cajones anchos)
• ... y medidas superiores a 600 mm o 1000 mm en barras largas para frentes de armario.

Comprender esta regla facilita enormemente la búsqueda del repuesto. Si al medir el frente de tu cajón obtienes 127 mm o 129 mm con una cinta métrica, puedes tener la certeza técnica de que se trata de la medida normalizada de 128 mm, debiéndose la pequeña discrepancia a la tolerancia de montaje o a un ligero error de lectura.

Tipos de tiradores y distribución de la fuerza

La forma y estructura de un tirador no solo determinan la estética del mueble, sino también cómo se reparte la fuerza de tracción al abrirlo. Un frente de cajón pesado o una puerta de gran tamaño requieren herrajes capaces de soportar la carga mecánica continua.

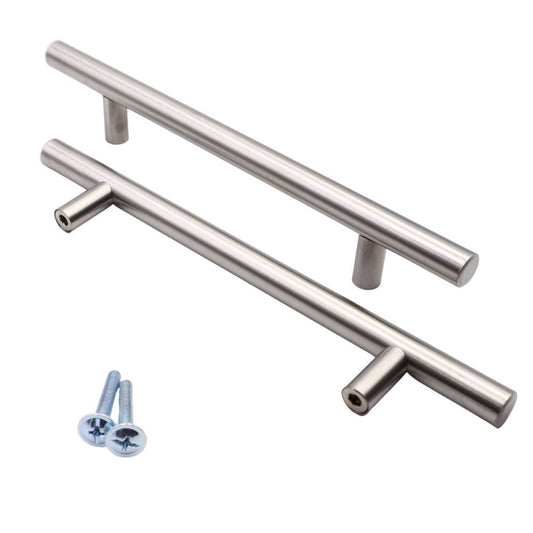

Tiradores de barra (asa tubular o rectangular)

El tirador de barra presenta una silueta recta, cilíndrica o de sección cuadrada, sustentada por dos puntos de apoyo o patas de anclaje. En longitudes que superan los 600 mm, es común que incorpore un tercer punto intermedio para reforzar la rigidez. Este diseño ofrece una superficie de agarre muy amplia y distribuye de forma uniforme la palanca sobre el frente del mueble. Son especialmente habituales en frentes de cocina modernos y armarios roperos de gran altura. Si buscas modelos robustos con acabados metálicos elegantes, las manijas de tracción proporcionan una excelente solidez para soportar aperturas constantes.

Tiradores de puente o arco

Tienen una geometría curva continua que une los dos puntos de fijación en una sola pieza fluida. Al no dejar extremos salientes, evitan enganchones accidentales con la ropa, lo que los convierte en una elección tradicional y muy segura para pasillos, baños y zonas de trabajo intenso.

Tiradores de perfil (uñeros y tiradores de borde)

A diferencia de los modelos frontales, los tiradores de perfil se atornillan generalmente por la cara trasera o el canto superior del frente. Crean una línea visual limpia y minimalista. En estos modelos, el espacio frontal queda despejado, pero sigue siendo fundamental comprobar la posición de los tornillos traseros si se desea reutilizar mecanizados previos sin perforar de nuevo.

Pomos

Los pomos se instalan habitualmente mediante una fijación de un solo orificio. Resultan perfectos para puertas pequeñas, vitrinas o cajones estrechos. Sin embargo, en cajones anchos de más de 60 cm de ancho no se recomienda colocar dos pomos en los extremos para abrir tirando de ambos a la vez; esto suele desalinear las guías de cajón y forzar el mecanismo. Para renovar este tipo de herrajes en cualquier estancia, puedes explorar la gama completa de pomos y tiradores disponibles para proyectos de bricolaje y restauración.

Criterios para elegir el repuesto adecuado

Cuando sustituyes herrajes en frentes existentes, los orificios originales marcan el límite. Perforar una nueva posición en un frente lacado o de melamina sin tapar adecuadamente el agujero previo deja marcas permanentes difíciles de disimular.

1. Cómo medir la distancia entre ejes con precisión

La medida correcta se toma desde el eje central del primer taladro hasta el eje central del segundo taladro. Para evitar imprecisiones, utiliza preferiblemente un calibre (pie de rey). Si usas un flexómetro convencional, un truco práctico consiste en medir a partir de la marca de los 10 cm en lugar del tope metálico inicial, asegurando una lectura directa sin holguras.

Mide directamente en la parte posterior del frente o sobre el herraje antiguo desmontado. En muebles auxiliares compactos o frentes pequeños es común encontrar herrajes muy juntos, como las manijas de gabinete de 32 mm, pensadas para espacios reducidos donde no encaja un tirador de gran desarrollo.

2. Longitud total frente a distancia entre ejes

Un error habitual es confundir la longitud exterior del tirador con la distancia entre centros de fijación. Un tirador de barra puede medir 220 mm de extremo a extremo, pero sus puntos de atornillado encontrarse a 160 mm. La longitud total define las proporciones visuales y la holgura respecto a puertas contiguas en esquinas, pero el dato técnico indispensable para el montaje es la distancia entre ejes.

3. Materiales y acabados superficiales

El entorno de la estancia y la intensidad de uso condicionan el material:

• Acero inoxidable: Alta resistencia a la corrosión, ácidos domésticos y desgaste. Idóneo para cocinas y cuartos de baño. Las manijas de gabinete de acero cepillado disimulan las marcas de dedos y aportan un acabado contemporáneo y limpio.
• Aluminio: Destaca por su ligereza y rigidez torsional. Las manijas de gabinete de aluminio ofrecen gran durabilidad frente al rayado gracias a sus tratamientos de anodizado.
• Zamak (aleación de zinc): Permite moldear geometrías detalladas y recibe acabados galvanizados o termolacados de alta calidad.
• Acabados decorativos: El cromo brillante ofrece una superficie lisa y reflectante de fácil desinfección, mientras que las tonalidades metálicas cálidas como las manijas de gabinete de oro aportan contraste en frentes oscuros o muebles clásicos actualizados. Si prefieres un estilo nórdico o neutro, las manijas de gabinete blancas se integran a la perfección en frentes claros. Para estilos sobrios e industriales, las manijas de gabinete de plata siguen siendo una opción atemporal.

Herramientas y técnica de instalación paso a paso

Montar un tirador nuevo con la misma distancia entre ejes apenas requiere un destornillador. Si vas a taladrar frentes ciegos por primera vez, el procedimiento exige precisión milimétrica.

Herramientas recomendadas

• Taladro atornillador con velocidad regulable.
• Broca para madera de 4 mm o 5 mm de diámetro (preferiblemente con punta de centrado).
• Destornillador manual con punta PZ2 o plana según el tornillo.
• Calibre o flexómetro de calidad.
• Plantilla de perforación (opcional pero muy aconsejable para series de varios cajones).
• Mártir de madera (trozo sobrante de aglomerado o tablero) y sargentos de apriete.

La métrica de los tornillos: rosca M4

Prácticamente todos los tiradores para muebles incorporan una rosca hembra métrica M4 en su base ciega. La sujeción se realiza mediante tornillos de cabeza alomada o gota de sebo que atraviesan el frente desde el interior.

Para calcular la longitud adecuada del tornillo, suma el grosor del tablero más la profundidad de rosca que admite el tirador (generalmente entre 5 y 6 mm):

• Para frentes estándar de 16 mm de grosor: tornillos M4 x 22 mm.
• Para frentes de 19 mm de grosor: tornillos M4 x 25 mm.

Evita los tornillos avellanados cónicos, ya que al apretar tienden a incrustarse en el aglomerado y pueden deformar o agrietar la cara interna del tablero. La cabeza plana o alomada reparte la presión de apriete de forma uniforme.

Pasos para taladrar sin astillar el tablero

1. Marcado: Traza con precisión los puntos de corte en la cara frontal. Si vas a equipar una cocina completa, utiliza una plantilla para garantizar que todos los tiradores queden a la misma altura respecto a los cantos.
2. Fijar el mártir: Coloca un trozo de madera sobrante bien apretado con un sargento en la cara trasera, justo detrás del punto donde saldrá la broca. Esto evita que la melamina o el barniz se despostillen al traspasar el material.
3. Perforación: Taladra en ángulo recto de 90° sin ejercer fuerza excesiva. Utilizar una broca de 5 mm de diámetro para un tornillo M4 ofrece un pequeño margen de ajuste de medio milímetro que facilita el alineado final sin holguras visibles.
4. Fijación: Introduce los tornillos desde la parte trasera y rosca el tirador manualmente. Es muy recomendable terminar el apriete con un destornillador de mano en lugar del atornillador eléctrico para no pasar de rosca el casquillo interior del herraje.

Preguntas frecuentes sobre tiradores y distancia entre ejes

¿Cómo mido exactamente la distancia entre ejes de un tirador usado?

Mide en milímetros la distancia desde el centro del primer orificio hasta el centro del segundo. Lo más fiable es medir entre los dos taladros de la cara interior de la puerta o directamente entre las roscas del tirador una vez desmontado. Compara el valor obtenido con los múltiplos de 32 mm para identificar la cota nominal (por ejemplo, 96 mm, 128 mm o 160 mm).

¿Qué significa el concepto Sistema 32 en carpintería?

Es una norma dimensional internacional utilizada en la industria del mueble donde las distancias entre taladros, cremalleras de estantes y fijaciones de bisagras o guías se configuran en intervalos múltiplos de 32 mm. Garantiza la compatibilidad universal entre herrajes de diferentes procedencias.

¿Qué tipo de tornillo se utiliza para fijar los tiradores de mueble?

El estándar generalizado es el tornillo métrico M4 con cabeza alomada o plana ancha. La longitud debe elegirse sumando el grosor del frente del mueble (normalmente 16 mm o 19 mm) más unos 5 mm que penetran en el herraje.

¿Se pueden instalar los tiradores de barra en posición vertical y horizontal?

Sí. La capacidad de carga y fijación es idéntica en ambas orientaciones. La convención habitual es montar los tiradores de forma horizontal en frentes de cajón para acompañar el sentido de extracción y en vertical cerca del borde de apertura en puertas de armarios altos.

¿Qué solución existe si la distancia entre agujeros de mi mueble antiguo no es estándar?

Si la medida original no coincide con el Sistema 32, puedes optar por tiradores de barra con soportes desplazables (que se ajustan a lo largo de la guía), instalar tiradores con placa trasera ancha que cubra los antiguos taladros, o masillar los orificios viejos con cera dura o pasta de carrocero antes de realizar un nuevo mecanizado.

¿Por qué se astilla la melamina al taladrar el frente?

El astillado ocurre cuando la broca empuja el material hacia el vacío en el momento de la salida. Para conseguir un orificio limpio por ambas caras, es indispensable sujetar firmemente un taco de madera de apoyo por la cara posterior y utilizar brocas para madera bien afiladas.
