Distancia entre agujeros (CC) en tiradores de muebles: cómo medirla y calcularla correctamente

La distancia entre agujeros (habitualmente denominada distancia entre centros o CC) en los tiradores para muebles es la medida exacta en milímetros que separa el centro de un orificio de fijación del otro. Esta cota resulta fundamental al sustituir herrajes, ya que debe coincidir con las perforaciones ya presentes en el frente de la puerta o del cajón. En la fabricación contemporánea, esta distancia se rige prácticamente siempre por la norma técnica del Sistema 32.

¿Qué es exactamente la distancia entre agujeros o entre centros?

En el sector del herraje y en los planos de carpintería, este valor suele identificarse con las siglas CC (centro a centro) o BA (del alemán Bohrabstand). Describe con total precisión la distancia lineal desde el punto central de la rosca izquierda hasta el punto central de la rosca derecha en la parte posterior del tirador.

La longitud total exterior del herraje no determina la compatibilidad del montaje. Del mismo modo que la distancia entre ejes en un vehículo fija la posición de las ruedas al margen del tamaño de la carrocería, la distancia entre agujeros dicta la ubicación exacta de los tornillos en el panel frontal. Al instalar piezas como tiradores de barra, asas o perfiles continuos, respetar esta medida es indispensable para evitar tensiones mecánicas o desviaciones que impidan el correcto roscado.

Normas industriales y el estándar del Sistema 32

La industria europea del mueble modular y los herrajes sigue un patrón constructivo estandarizado: el Sistema 32. Esta pauta establece que la separación entre los centros de perforación es siempre un múltiplo exacto de 32 mm. Al medir un elemento original, comprobarás que el valor obtenido siempre se corresponde con esta progresión matemática.

Las medidas estándar más habituales en el mobiliario son:

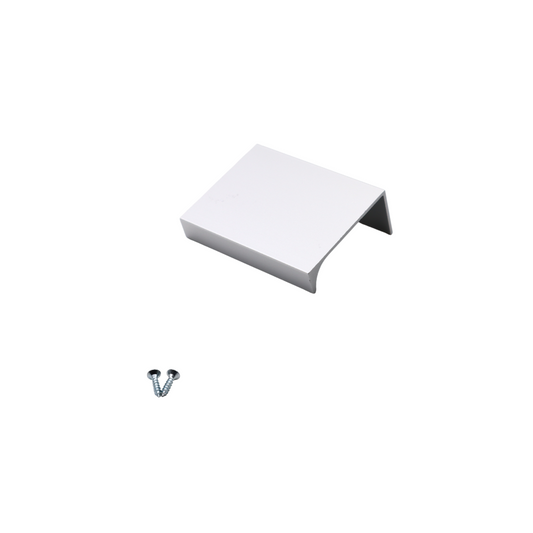

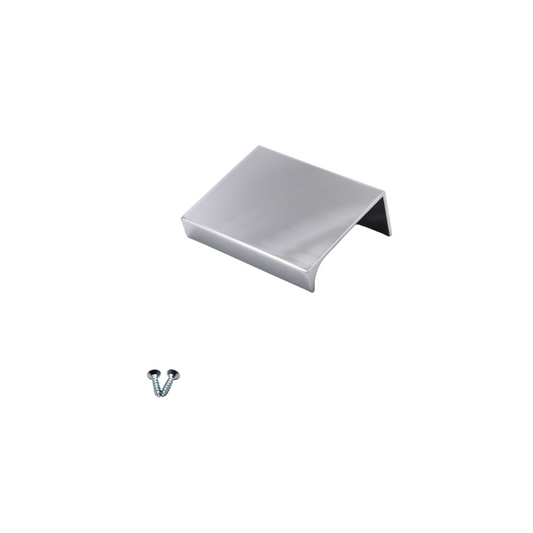

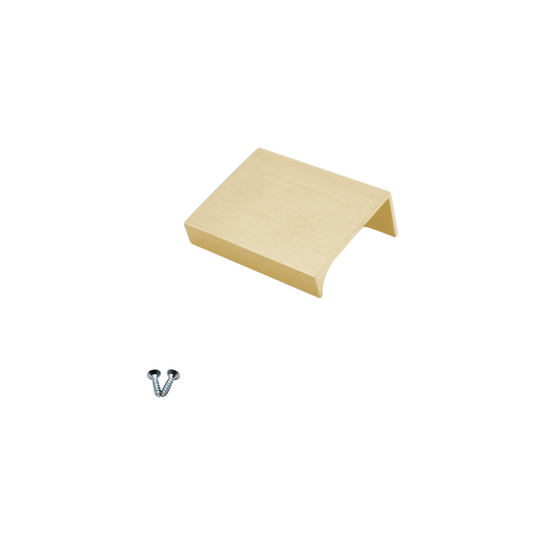

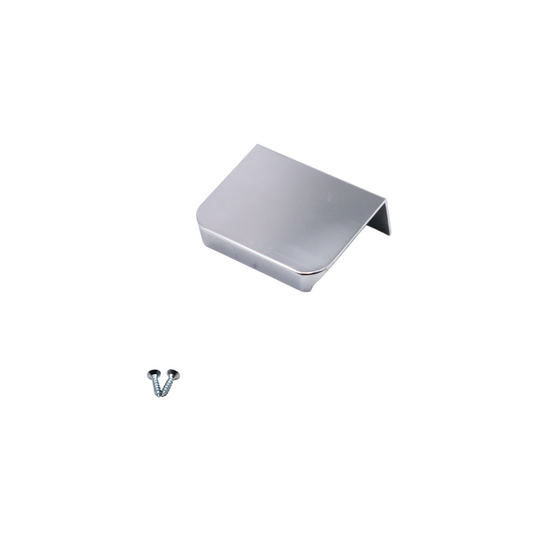

• Tiradores cortos y pomos con fijación doble antirrotación: manijas de gabinete de 32 mm o 64 mm.
• Medidas estándar universales para puertas de armario y cajones: 96 mm y tiradores de armario de 128 mm.
• Tiradores de barra de gran longitud: 160 mm, 192 mm, 224 mm, 256 mm, 320 mm y longitudes superiores para frentes amplios.

Paso a paso: cómo medir y calcular la distancia de perforación

Para determinar la distancia correcta, debes tomar la medida con precisión milimétrica. Intentar deducirla a partir de la longitud total exterior del tirador suele generar errores de compra.

Herramientas recomendadas

• Calibre (pie de rey) o un metro plegable de carpintero de buena precisión.
• Destornillador adecuado (habitualmente de estrella o plano, según la cabeza del tornillo de fijación).

Instrucciones de medición

1. Desmontar el tirador actual: Abre el cajón o la puerta del armario y afloja los tornillos métricos situados en la cara interior del panel frontal utilizando el destornillador adecuado.
2. Fijar los puntos de referencia: Mide directamente sobre el frente la distancia existente entre el centro geométrico del taladro izquierdo y el centro del taladro derecho. Si prefieres trabajar sobre el herraje desmontado, coloca la cinta o el calibre justo en el eje central de cada orificio roscado posterior.
3. Comprobar el estándar: La cifra resultante en milímetros debe coincidir con un múltiplo de 32 (por ejemplo: 64, 96, 128, 160, 192 mm).
4. Compensar tolerancias de medición: Si obtienes una lectura de 127 mm o 129 mm debido a un ligero desgaste o a una desviación con el flexómetro, la cota técnica real corresponde ineludiblemente al estándar industrial de 128 mm.

Criterios de selección e instalación práctica

Cuando renuevas los frentes existentes, la distancia entre ejes es el único condicionante técnico insoslayable. El estilo, los materiales y el acabado superficial pueden elegirse con total libertad: puedes sustituir unos modelos clásicos por elegantes manijas de gabinete negras o alternativas en manijas de gabinete de plata sin necesidad de realizar nuevos taladros, siempre que compartan la misma distancia entre agujeros.

En espacios con alta exigencia funcional, como las manijas de los gabinetes de la cocina, un ajuste preciso evita holguras indeseadas provocadas por el uso constante. La sujeción estándar de los tiradores se realiza mediante tornillos de rosca métrica M4. La longitud del tornillo debe seleccionarse en función del grosor del tablero (generalmente tableros aglomerados o de MDF de 16 mm o 19 mm de espesor).

Si buscas transformar el aspecto visual de tus muebles o renovar toda la estancia, puedes explorar la amplia variedad disponible en pomos y tiradores para encontrar el diseño que mejor se adapte al estilo de tu hogar.
