Herrajes de unión para muebles: tipos, medidas y montaje de módulos

Los herrajes de unión para muebles son componentes mecánicos diseñados para ensamblar dos paneles —habitualmente en un ángulo de 90 grados— garantizando una fijación firme, resistente y a menudo desmontable. Constituyen la estructura portante en el montaje de módulos, armarios, cómodas y estanterías fabricadas con aglomerado o tableros de MDF.

¿Qué es exactamente un herraje de unión para muebles?

En la carpintería y el diseño de mobiliario moderno, este tipo de herraje cumple la función primordial de absorber las fuerzas de tracción y cizallamiento que actúan sobre la estructura. A diferencia de las uniones encoladas permanentes o los ensambles tradicionales de madera maciza, la mayoría de estos sistemas permiten desmontar el mueble por completo sin dañar los tableros. Se componen habitualmente de dos o más piezas que se insertan en orificios pretaladrados con total precisión, tensándose después mediante un mecanismo de apriete o giro mecánico.

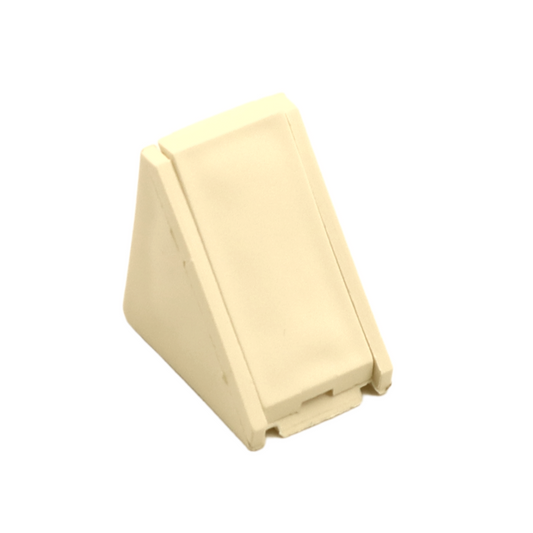

Para reforzar la rigidez en zonas críticas o esquinas inferiores, a menudo se complementan con soportes de esquina para gabinetes, asegurando que los paneles laterales no se desalineen con el uso diario o el peso del contenido.

Tipos y variantes de sistemas de unión

La elección del sistema depende directamente de la capacidad de carga requerida, la estética visual y la rapidez de montaje:

• Sistemas excéntricos: El estándar indiscutible en los muebles en kit desmontables. El mecanismo consta de una caja redonda excéntrica y un perno roscado. Al girar la excéntrica con un destornillador, la cabeza del perno queda aprisionada, uniendo los dos tableros a ras con una presión uniforme.
• Tornillos directos para ensamblaje: Tornillos especiales para madera (tipo tornillo de ensamble o conformador) con un núcleo grueso y una rosca ancha diseñada para tableros derivados de la madera. Requieren un taladrado previo escalonado muy preciso.
• Ensambles trapezoidales: Herrajes de dos piezas donde un cuerpo en forma de cuña encaja y se atornilla firmemente contra su contraparte. Ofrecen una excelente resistencia a la tracción, siendo ideales para baldas y módulos pesados.
• Tornillos de unión pasantes o manguitos: Utilizados principalmente como conectores de interconexión para unir dos módulos independientes adyacentes, como ocurre en las filas de armarios de cocina. Se componen de un casquillo hembra con rosca interna y un tornillo métrico a juego.
• Sistemas de ensamblaje ocultos: Soluciones mecánicas que quedan totalmente embutidas en el canto del tablero para acabados de alta gama y líneas limpias.

En función de la resistencia necesaria, estos herrajes se fabrican en zamak (aleación de zinc fundido a presión), acero cincado o materiales sintéticos técnicos.

Medidas, cotas y el estándar del Sistema 32

La exactitud al realizar las perforaciones es determinante para que los conectores funcionen sin holguras. En el ámbito profesional y del bricolaje avanzado, el mecanizado se realiza siguiendo el Sistema 32 (paso estándar de 32 mm entre centros de taladro).

• Diámetro de la caja excéntrica: El estándar general es de 15 mm de diámetro.
• Profundidad de taladro: Varía según el grosor del tablero, situándose habitualmente entre 12 mm y 14 mm para tableros comunes de 16 mm o 19 mm.
• Pernos roscados: Diseñados comúnmente para taladros de 5 mm en el canto o con rosca métrica para insertar en casquillos roscados. Las longitudes de apriete estándar son de 24 mm o 34 mm.
• Tornillos de ensamble directo: Las medidas más extendidas son de 5 x 50 mm o 7 x 50 mm, habitualmente con cabeza para punta Pozidriv (PZ) o llave hexagonal interior.

Criterios para elegir el herraje adecuado

Para seleccionar la solución idónea debes considerar el espesor de la madera, el peso previsto y si el mueble se trasladará en el futuro. Para zonas estructurales de alta exigencia siempre es recomendable optar por piezas metálicas macizas de acero o zamak. En cambio, para zócalos o molduras decorativas ligeras bastan piezas de plástico técnico.

Un ensamblaje firme es la base imprescindible para que los componentes móviles funcionen a la perfección: desde la suavidad en los corredores de cajón hasta el alineamiento correcto cuando se instalan puertas correderas de armario. Si la estructura no está perfectamente escuadrada y tensada mediante sus herrajes de unión, los cajones y puertas tenderán a rozar.

Términos técnicos relacionados

• Sistema 32: Norma industrial de perforación basada en una cuadrícula modular de 32 mm.
• Casquillos y tuercas insertables: Manguitos roscados para crear roscas métricas hembra en madera y tableros.
• Espigas de madera: Clavijas de madera estriadas utilizadas como refuerzo de posicionamiento en combinación con herrajes mecánicos.
• Tornillos para aglomerado: Fijaciones estándar de rosca autorroscante para madera prensada.
