Mecanismos para puertas elevables y abatibles plegables: guía técnica

Las puertas abatibles plegables y las puertas elevables basculantes son soluciones avanzadas para los módulos altos de cocina y baño. Mientras que la puerta plegable divide el frente en dos hojas para doblarse hacia arriba, el sistema basculante desplaza una única puerta por encima del armario. Ambos herrajes emplean acumuladores de fuerza calculados con precisión para sostener el peso de la puerta en cualquier posición.

¿Qué son las puertas plegables y elevables en muebles altos?

En el diseño actual de mobiliario, la clásica puerta batiente pierde protagonismo en las zonas altas. Al igual que el portón de un vehículo, los herrajes elevables despejan por completo el espacio a la altura de los ojos y de la cabeza, mejorando notablemente la ergonomía y la accesibilidad al interior del armario.

El núcleo de este funcionamiento reside en el acumulador de fuerza, un brazo articulado o sistema neumático que contrarresta el peso del frente. Dentro de los diferentes sistemas de elevación, encontramos dos variantes principales:

• Puerta abatible plegable: Diseñada para módulos de gran altura. El frente se divide horizontalmente en dos partes: la superior se sujeta a la estructura con bisagras de armario de cierre suave convencionales de cazoleta de 35 mm, mientras que una bisagra intermedia articula ambas hojas. Al abrirse, el conjunto se pliega hacia arriba requiriendo un espacio mínimo sobre el techo del mueble.
• Puerta elevable basculante: Desplaza un frente entero de una sola pieza en una trayectoria curva por encima del mueble. Este mecanismo exige dejar suficiente holgura respecto al techo de la habitación, pero ofrece una visión panorámica total del interior sin divisiones estéticas en el frente.

Mecanismos y tipos de accionamiento

La selección del mecanismo depende principalmente del peso de la puerta, la altura del módulo y el material empleado en la fabricación del mobiliario (como aglomerado, MDF o madera maciza):

• Sistemas mecánicos por muelles: Funcionan mediante paquetes de muelles de acero templado ajustables con tornillos de regulación para graduar la resistencia.

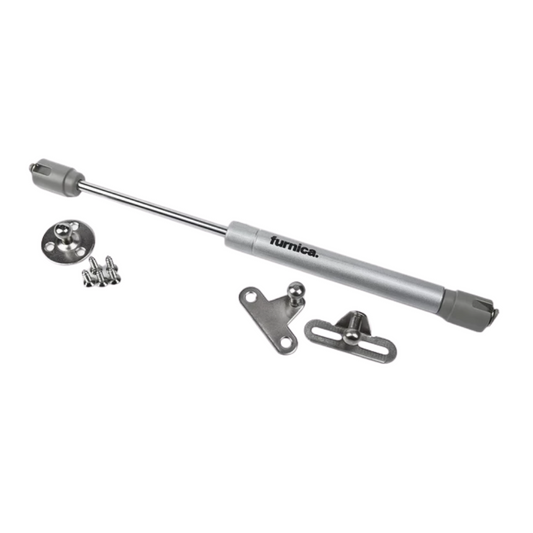

• Sistemas neumáticos por gas: Utilizan cilindros sellados con gas presurizado. Los clásicos amortiguadores de gas ofrecen una apertura asistida suave y controlada, sosteniendo el frente sin esfuerzo.
• Mecanismos para grandes cargas: Cuando se instalan puertas pesadas de gran grosor o madera maciza, se recurre a herrajes con brazos reforzados y acumuladores de alta capacidad que soportan frentes voluminosos sin desajustes.
• Retenedores simples: Para puertas pequeñas y ligeras, se instalan tirantes mecánicos que simplemente bloquean la puerta en su posición máxima de apertura.

La integración visual en el interior del módulo es igualmente importante. Para mantener la coherencia estética en armarios modernos o de estilo industrial, es común instalar un amortiguador de gas plateado con acabados metálicos que complementan el resto de herrajes.

Dimensiones, normas y cálculo de fuerzas

Para garantizar que el frente se detenga en cualquier punto y cierre de manera hermética, es indispensable calcular el factor de rendimiento (FR). Este valor técnico se obtiene multiplicando la altura del cuerpo del mueble (en mm) por el peso total del frente incluyendo el tirador (en kg).

• Alturas de módulo recomendadas: Las puertas abatibles plegables se adaptan a alturas de entre 480 mm y 1040 mm. Los mecanismos basculantes de una hoja se instalan habitualmente en alturas de 350 mm a 800 mm.
• Anchuras de cuerpo: Es posible instalar frentes de hasta 1800 mm de ancho, siempre que se verifique la rigidez del tablero para evitar flexiones centrales.
• Fuerza de expulsión: Los pistones neumáticos se especifican en Newtons (N), encontrando opciones habituales desde 50 N para puertas ligeras hasta más de 500 N para frentes de gran formato.
• Patrón de taladrado: La fijación a los laterales del mueble se realiza mediante el estándar Sistema 32, con taladros de 5 mm de diámetro mecanizados con precisión.

Instalación técnica y ajuste

El montaje preciso de la cinemática del herraje es crucial: desalineaciones de apenas un par de milímetros pueden comprometer la fluidez del movimiento o provocar roces indeseados. Para una experiencia de uso silenciosa, resulta indispensable equipar frentes y cajones con un amortiguador de muebles adecuado o elegir bisagras con freno integrado que eviten el golpe directo contra el casco al bajar.

Al planificar frentes sin tirador, se combinan estos mecanismos con expulsores mecánicos por presión (push-to-open), los cuales expulsan ligeramente el frente hacia adelante para permitir sujetarlo y levantarlo con comodidad.

Glosario técnico de componentes

• Factor de rendimiento: Valor numérico que determina la fuerza exacta del acumulador necesaria para equilibrar el peso del panel.
• Bisagra intermedia: Herraje plano de articulación que une horizontalmente las dos hojas de una puerta abatible plegable.
• Bisagra de cazoleta: Bisagra oculta montada mediante mecanizado de 35 mm que sujeta la parte superior del frente al techo del módulo.
• Pistón de gas: Cilindro neumático sellado que asiste mecánicamente la elevación de la puerta.
