Cómo calcular la fuerza en Newtons de los pistones de gas para muebles

Los pistones de gas (también conocidos como resortes de gas o brazos neumáticos) permiten mantener abiertas las puertas elevables de tus armarios y regulan la suavidad al abrir y cerrar. La fuerza de empuje de estos herrajes se mide en Newtons (N) y se calcula en función del peso total del frente, la altura de la puerta y el efecto palanca. Como regla general en carpintería, cada kilogramo de peso requiere una fuerza base aproximada de 10 N, multiplicada por el factor de palanca que determina la geometría del módulo.

Fundamentos del cálculo de fuerza en pistones de gas

Dimensionar correctamente los herrajes es fundamental para garantizar la durabilidad de cualquier mueble de cocina, salón o baño. Si instalas un resorte con una fuerza insuficiente, la puerta no se sostendrá abierta y caerá de golpe, generando un riesgo de golpes y accidentes. Por el contrario, si eliges una fuerza en Newtons excesiva, costará mucho cerrar el mueble y la tensión constante terminará arrancando los tornillos del aglomerado o dañando las bisagras.

El mecanismo actúa como un soporte constante dentro del mueble. En su interior, un cilindro sellado contiene nitrógeno comprimido a alta presión. Al cerrar la puerta, el vástago se introduce en el cilindro y comprime aún más el gas; al abrir, la presión empuja el vástago hacia afuera de forma asistida y controlada. Para lograr un movimiento equilibrado en muebles altos y arcones, es indispensable integrar amortiguadores de gas calibrados con precisión para la carga exacta de la puerta.

Esta guía técnica está diseñada para aficionados al bricolaje, montadores y carpinteros que necesitan calcular y montar sistemas de elevación en módulos altos de cocina o muebles con apertura vertical. El proceso completo de medición, cálculo y replanteo de los puntos de fijación suele llevar entre 15 y 20 minutos por mueble.

Herramientas y materiales necesarios

Para obtener mediciones exactas y realizar un montaje seguro en el mueble, reúne las siguientes herramientas:

• Báscula de cocina o dinamómetro digital para pesar el frente con exactitud.
• Metro de carpintero o cinta métrica (mediciones siempre en milímetros).
• Calculadora.
• Atornillador a batería con puntas adecuadas (generalmente PZ2 o TX).
• Tornillos para aglomerado de cabeza avellanada (habitualmente de 3,5 mm o 4 mm de diámetro).
• Punzón o broca fina para madera (de unos 3 mm) para marcar y realizar los taladros guía.

Paso a paso: cómo calcular la fuerza de un pistón de gas

Un cálculo correcto de la fuerza requiere datos precisos. Trabajar con estimaciones a ojo suele derivar en puertas que no abren del todo o muebles que sufren tensiones mecánicas innecesarias.

1. Pesar la puerta del mueble con precisión

El peso del frente es la variable más determinante. Lo ideal es desmontar la puerta y pesarla directamente. Si estás fabricando el mueble desde cero y aún no has cortado la madera, puedes estimar el peso según la densidad típica de los tableros habituales (para un grosor estándar de 19 mm):

• MDF (tablero de fibra de densidad media): aprox. 14 kg por metro cuadrado.
• Aglomerado plastificado o melamínico: aprox. 13 kg por metro cuadrado.
• Madera maciza (como roble o haya): aprox. 15 kg por metro cuadrado.

Es imprescindible sumar el peso del tirador. Un tirador metálico macizo de barra puede sumar fácilmente entre 200 y 400 gramos. Al estar situado en el extremo opuesto a las bisagras, aumenta notablemente el brazo de palanca y modifica el esfuerzo que debe realizar el elevador.

2. Medir la altura del frente

Mide la altura vertical de la puerta en milímetros (mm). El ancho de la puerta no altera directamente la fórmula de la fuerza porque su influencia ya queda reflejada en el peso total. No obstante, la anchura sí determina la cantidad de herrajes: a partir de 400 mm de ancho es obligatorio instalar dos brazos (uno a cada lado) para evitar que la hoja sufra torsión o descuadres al abrirse.

3. Aplicar la fórmula técnica de Newtons

En el sector del mueble se utiliza una fórmula estandarizada muy fiable para puertas elevables convencionales con ángulos de apertura de entre 90° y 110°:

Fuerza total requerida (N) = (Peso de la puerta en kg × Altura de la puerta en mm) / 18

Ejemplo práctico: Tienes una puerta de cocina de tablero MDF que, junto con su tirador, pesa exactamente 3,5 kg. La altura de la puerta es de 400 mm.

Cálculo: (3,5 kg × 400 mm) / 18 = 77,7 N de fuerza total.

Como el módulo mide más de 400 mm de ancho, se deben colocar dos unidades repartiendo la carga: 77,7 N / 2 = 38,8 N por cada pistón.

4. Seleccionar el resorte con la fuerza comercial adecuada

Los pistones de gas para muebles se fabrican en potencias normalizadas: 50 N, 60 N, 80 N, 100 N, 120 N y 150 N. En el ejemplo anterior, donde cada lado requiere 38,8 N, se redondea hacia el valor estándar inmediatamente superior disponible, seleccionando dos unidades de 50 N.

Para estructuras más pesadas como arcones, baúles o frentes de madera maciza gruesa, los modelos convencionales se quedan cortos. En estos casos es necesario recurrir a sistemas de elevación específicos para grandes cargas, capaces de entregar fuerzas de 200 N a 450 N o más.

5. Verificar la carrera y la longitud de montaje

Además de la potencia en Newtons, debes considerar la carrera del vástago (el recorrido útil que entra y sale del cilindro en milímetros) y la longitud total extendida medida entre centros de las rótulas. Un pistón estándar para muebles altos de cocina suele medir entre 250 mm y 270 mm abierto, con una carrera útil de unos 90 mm, lo que permite una apertura limpia sin tropezar con baldas interiores o el techo del mueble.

6. Acabado visual e integración con el módulo

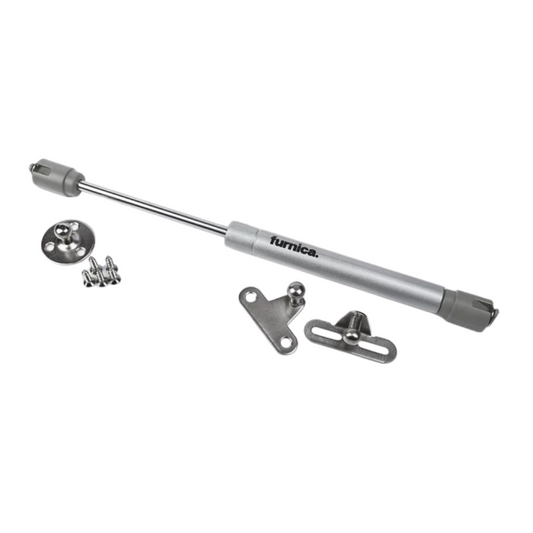

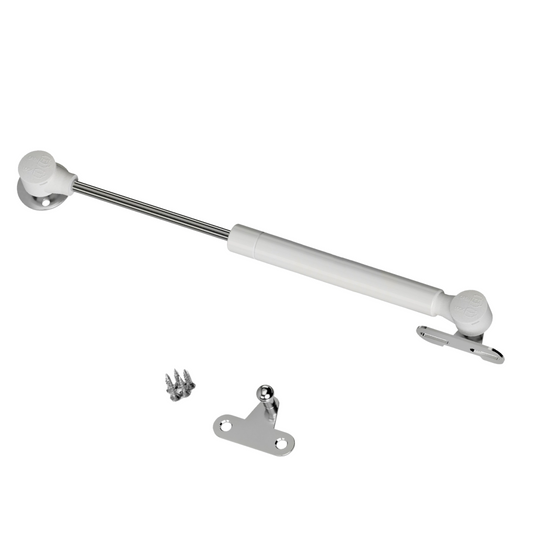

Dado que el herraje queda a la vista cada vez que se abre el armario, conviene elegir un acabado que armonice con los costados del mueble. Para interiores oscuros o cocinas modernas de estilo industrial, los acabados antracita o negros quedan muy discretos. Para módulos estándar en tonos claros, madera natural o blanco, un amortiguador de gas plateado con cuerpo metálico ofrece una integración limpia, moderna y resistente al paso del tiempo.

Errores habituales al elegir e instalar pistones para muebles

Durante la planificación y el montaje de puertas elevables suelen cometerse fallos comunes que comprometen el funcionamiento del mueble:

Confundir el pistón de elevación con un amortiguador de cierre
Un pistón de gas es un elemento activo diseñado para empujar y sostener peso hacia arriba. No debe confundirse con un amortiguador de muebles ni con los pequeños retenedores pensados para frenar el impacto final. El pistón eleva; el amortiguador frena.

Olvidar las bisagras adecuadas
El pistón no hace las veces de bisagra: solo aporta el empuje. La puerta debe estar unida a la estructura superior mediante bisagras de cazoleta de calidad. Para lograr una experiencia de uso suave y sin ruidos, combina siempre tus pistones con bisagras de armario de cierre suave cuyo ángulo de apertura (por ejemplo, 110°) sea compatible con el recorrido del brazo neumático.

Instalar un solo pistón en puertas anchas
Intentar ahorrar colocando un único herraje en un lateral de una puerta ancha descompensa las fuerzas. Con el uso continuo, el frente se desalinea, el tablero se dobla por la torsión asimétrica y las bisagras del lado opuesto sufren un desgaste acelerado. Si la puerta supera los 400 mm de ancho, coloca siempre dos unidades dividiendo los Newtons calculados entre dos.

Montar el cilindro al revés
La orientación del pistón influye directamente en su vida útil. Salvo que el fabricante indique lo contrario, la parte ancha (el cilindro) debe anclarse en la parte superior/costado del mueble y el vástago móvil apuntar hacia abajo cuando la puerta está cerrada. De este modo, el aceite lubricante interno baña continuamente las juntas del retén impidiendo que se resequen y pierdan gas.

Preguntas frecuentes sobre el dimensionamiento

¿Puedo poner un pistón mucho más potente para asegurarme de que no se caiga la puerta?
No es recomendable. Si montas un resorte de 150 N en una puerta ligera que solo necesita 50 N, te costará muchísimo esfuerzo cerrarla. Además, la presión constante forzará los puntos de anclaje, pudiendo arrancar los tornillos del aglomerado o partir las bases de fijación de las bisagras.

¿Cómo marco los puntos de atornillado exactos dentro del mueble?
Cada modelo incluye un esquema técnico con cotas precisas en milímetros. La fijación del frente suele ubicarse en el tercio inferior de la altura de la puerta, mientras que el soporte del lateral del mueble se replantea retranqueado respecto al borde frontal, frecuentemente adaptado a la modulación de taladros estándar del Sistema 32.

¿Qué debo hacer si la puerta ya no se sostiene arriba?
Con los años y los ciclos continuos de apertura, las juntas de estanqueidad pueden liberar microcantidades de gas. Si la puerta empieza a descender sola, el pistón ha llegado al final de su vida útil. No se puede rellenar: debe sustituirse por uno nuevo de idéntica longitud y fuerza en Newtons. El cambio se realiza en pocos segundos soltando los clips elásticos de las cabezas esféricas con un destornillador plano.
