Conectores excéntricos: definición, funcionamiento y compatibilidad con el Sistema 32

Un conector excéntrico es un herraje de unión compuesto por dos piezas principales: una caja cilíndrica con leva interna y un perno de conexión. Su función primordial es lograr un ensamblaje en ángulo recto, desmontable y de gran resistencia mecánica entre tableros de madera. Al girar la leva interior con un destornillador, el perno queda traccionado hacia el centro, presionando las piezas a ras para una unión limpia y sin holguras.

¿Qué es exactamente un conector excéntrico y cómo funciona?

En el sector del mueble en kit y la carpintería profesional, los conectores excéntricos representan el estándar más extendido para la fabricación de estructuras modulares desmontables. Este mecanismo permite montar y desmontar módulos tantas veces como sea necesario sin dañar el tablero de aglomerado o MDF, a diferencia de los tornillos tradicionales para madera que van desgastando el núcleo del material con cada manipulación.

El sistema se fundamenta en la interacción precisa de dos elementos mecánicos:

1. La caja o tambor del conector: Una pieza cilíndrica fabricada habitualmente en zamak inyectado (aleación de zinc, aluminio, magnesio y cobre). Se embute en un mecanizado ciego en la cara interna del tablero. En su interior aloja una rampa helicoidal o espiral excéntrica.
2. El perno de conexión: Una varilla de acero macizo que se ancla en el tablero contiguo. Cuenta con una cabeza conformada específicamente para ser atrapada y arrastrada por la rampa del tambor.

Cuando la cabeza del perno se introduce en el alojamiento lateral de la caja, basta con girar la leva con un destornillador de punta PZ (Pozidriv) o TX (Torx) entre 180° y 210°. Este movimiento genera un efecto de tracción mecánica que tira del perno hacia adentro, obligando a los dos paneles a unirse con una presión continua y uniforme.

Variantes principales de los herrajes de unión excéntricos

Los muebles no presentan siempre el mismo grosor de material ni idénticas exigencias de carga. Por ello, estos herrajes se adaptan al diseño mediante diferentes especificaciones:

• Según el grosor del tablero: La altura del cilindro excéntrico varía para adaptarse a grosores estándar de 15 mm, 16 mm, 18 mm y 19 mm. Es crucial que el eje del taladro horizontal coincida exactamente con la mitad del espesor del tablero para asegurar una alineación perfecta de las caras exteriores.
• Según la fijación del perno: Existen pernos con rosca directa para madera que se atornillan en orificios guía de 5 mm directamente en el aglomerado. Para uniones que exigen una resistencia superior a la tracción o montajes repetitivos, se recurre a un inserto roscado metálico o tuerca de embutir previa en el panel, permitiendo utilizar pernos con rosca métrica M6.
• Según la tipología del módulo: Para divisiones intermedias donde dos baldas o estantes coinciden a la misma altura sobre un montante central, se emplean pernos dobles pasantes. En estructuras biseladas o esquinas no ortogonales se utilizan pernos articulados regulables.

Medidas normalizadas y compatibilidad con el Sistema 32

La fabricación moderna de mobiliario se rige por el estándar industrial conocido como Sistema 32. Esta norma técnica establece que las líneas de mecanizado y perforación guardan una distancia constante de 32 mm entre centros, con orificios calibrados de 5 mm de diámetro. La geometría de las uniones excéntricas está estrictamente ligada a esta retícula:

• Diámetro del alojamiento de la caja: La medida estándar más utilizada es de 15 mm (reservando los diámetros de 20 mm para ensamblajes pesados o tableros de mayor calibre).
• Profundidad de fresado: Para un tablero de 16 mm de espesor, la profundidad de perforación suele situarse entre 12,0 mm y 12,5 mm, evitando debilitar o atravesar la melamina exterior.
• Distancia al borde (distancia de broca): El centro del taladro de 15 mm se coloca habitualmente a 34 mm o 24 mm respecto al canto del tablero, en función de la longitud útil del perno empleado.
• Perforación para el perno y el canto: En el canto del tablero se ejecuta un taladro pasante de 8 mm para el cuello del perno. En el panel perpendicular opuesto se practica un taladro de 5 mm en la línea del Sistema 32 para el anclaje roscado del perno.

Importancia en la solidez del armazón del mueble

El conector excéntrico es el responsable directo de garantizar la rigidez dimensional del cuerpo del mueble. Una estructura perfectamente escuadrada y estable es indispensable para que los herrajes funcionales trabajen sin tensiones. Por ejemplo, al incorporar deslizadores de cajón o instalar deslizadores de cajón empotrados de alta capacidad, cualquier torsión en los laterales del módulo provocaría roces indeseados o desalineaciones en el frente.

Para maximizar la resistencia estructural, el herraje excéntrico nunca trabaja solo: se combina siempre con espigas de madera (habitualmente de 8 x 30 mm). Mientras que el conector excéntrico asume los esfuerzos de tracción que mantienen las piezas unidas, las espigas absorben las fuerzas de cizallamiento y torsión lateral, manteniendo el mueble perfectamente a escuadra ante cualquier carga.

Conceptos técnicos relacionados

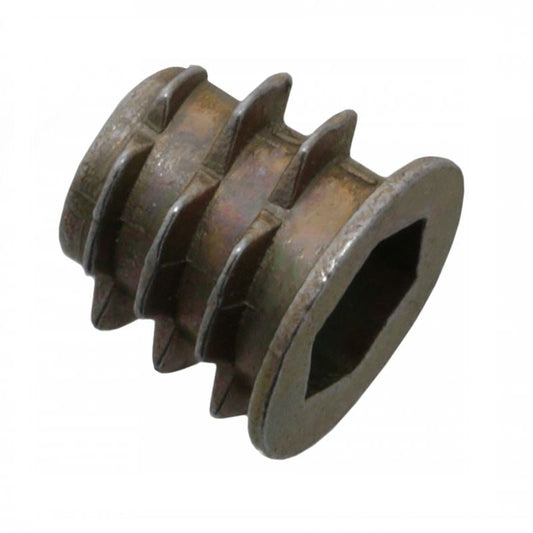

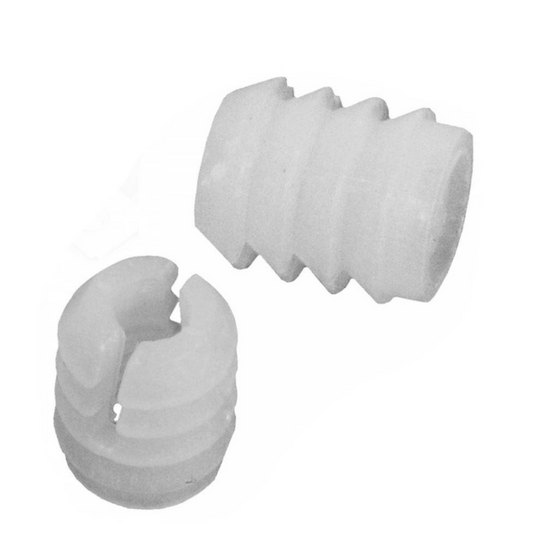

• Inserto roscado: Manguito metálico estriado exteriormente que se encastra en el tablero para proporcionar una rosca métrica interior sólida y duradera.
• Sistema 32: Norma industrial estandarizada para la perforación modular de muebles con centros de agujeros espaciados a 32 mm.
• Herraje de unión para armazones: Conjunto de elementos mecánicos destinados a fijar de forma oculta los laterales, zócalos, techos y baldas fijas de un mueble.
