Bisagras de perno y bisagras cilíndricas invisibles: tipos, medidas y uso en carpintería

Una bisagra de perno roscado es un herraje clásico para muebles que se atornilla directamente en orificios pretaladrados tanto en el cuerpo del mueble como en la puerta. Por su parte, la bisagra cilíndrica invisible es una solución oculta que se encastra en cajeados circulares en el canto de la madera, logrando que el mecanismo no se vea con la puerta cerrada.

¿Qué son exactamente las bisagras de perno y las bisagras cilíndricas?

Ambos tipos de herrajes cumplen la función primordial de permitir la apertura y el cierre de puertas batientes y tapas en todo tipo de mobiliario, aunque difieren radicalmente en su estructura mecánica, técnica de instalación y nivel de visibilidad final.

La bisagra de perno (conocida en ebanistería tradicional como pernio roscado) consta habitualmente de dos piezas o palas provistas de espigas con rosca para madera. Estos pernos se introducen directamente en el canto o la cara del tablero previamente taladrado. El eje de giro o nudillo queda completamente a la vista en el exterior del mueble cuando la puerta permanece cerrada, aportando un acabado visualmente clásico o rústico.

La bisagra cilíndrica o bisagra invisible para embutir está compuesta por dos cuerpos cilíndricos de latón o zamak unidos mediante un mecanismo articulado tipo tijera. Estos cilindros se encastran a presión dentro de orificios ciegos mecanizados con gran precisión en el canto de la puerta y del lateral del armario. Su principio de fijación es muy similar al de un taco de expansión: al apretar un tornillo interno de bloqueo, el cuerpo cilíndrico se expande ligeramente dentro del taladro, fijándose firmemente por fricción contra la madera. Con la puerta cerrada, el herraje queda 100 % oculto a la vista.

Variantes mecánicas y tipos de bisagras cilíndricas

En función de las exigencias del proyecto de carpintería o bricolaje, el peso de la hoja y el tipo de madera utilizado, se seleccionan distintas variantes constructivas:

• Bisagras de perno de dos piezas: La alternativa estándar para puertas ligeras de armarios auxiliares. Dispone de una pieza para el marco o costado y otra para la puerta.
• Bisagras de perno de tres piezas: Ofrecen mayor resistencia a la torsión y soportan cargas superiores, ya que la pala de la puerta encaja entre dos soportes fijados al costado del mueble.
• Bisagras cilíndricas de latón macizo: Son el estándar para cajas decorativas, joyeros, muebles finos y pequeñas mesas plegables de alta ebanistería.
• Bisagras cilíndricas regulables en 3D: Variantes modernas que incorporan tornillos de calibración accesibles desde el frente para regular la puerta en altura, profundidad y alineación lateral (generalmente entre 1,5 mm y 2,0 mm) tras su montaje.

Medidas técnicas, tolerancias y estándares de taladrado

La exactitud en el fresado y taladrado es crucial para que el mueble cierre de forma hermética y sin holguras indeseadas.

En las bisagras de perno, el tamaño se define mediante el diámetro del cilindro visible y la longitud de sus vástagos roscados. Los diámetros habituales de perno para muebles de madera oscilan entre 14 mm y 16 mm.

Por su parte, las bisagras cilíndricas invisibles exigen una perforación extremadamente limpia y perpendicular. El diámetro de la broca debe coincidir con total exactitud con el diámetro nominal del cilindro. Los calibres más habituales en el mercado son de 10 mm, 12 mm, 14 mm y 16 mm. La profundidad de encastre varía entre 11 mm y 17 mm según el modelo y el grosor del tablero. Una bisagra cilíndrica estándar proporciona un ángulo de apertura completo de exactamente 180°.

Criterios de elección y aplicaciones prácticas

La elección entre un pernio roscado y una bisagra cilíndrica embutida depende directamente del estilo del mueble, el tipo de unión requerida y la carga que soportará la puerta.

Las bisagras de perno se utilizan principalmente en muebles de madera maciza, vitrinas rústicas o carpintería tradicional. Las bisagras cilíndricas, en cambio, se emplean cuando se busca un diseño contemporáneo y minimalista, con frentes enrasados donde no deba apreciarse ningún elemento metálico exterior, como en frentes plegables o encimeras abatibles.

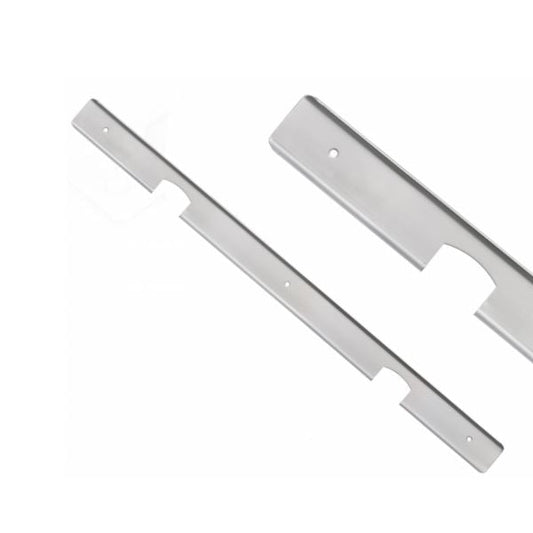

Si el proyecto contempla tableros de gran peso o extensiones para mesas de trabajo, resulta imprescindible integrar accesorios para encimeras para distribuir adecuadamente las cargas y asegurar la estabilidad de la estructura. Asimismo, al trabajar con materiales como aglomerado o tablero de fibra (MDF), donde las roscas directas pueden ceder, conviene reforzar el ensamblaje utilizando galletas y espigas en los encuentros fijos para evitar deformaciones estructurales.

Para completar el diseño funcional de un mueble auxiliar, puedes complementar las puertas con elegantes pomos y tiradores metálicos, o elevar la base del módulo instalando patas para muebles que protejan la madera del contacto directo con el suelo.

En situaciones donde la puerta no abre de forma lateral sino vertical (hacia arriba), este tipo de bisagras resulta insuficiente para sostener el peso de la hoja en suspensión. Para esas configuraciones es necesario recurrir a compases abatibles y mecanismos como un amortiguador de gas plateado, que retiene el frente elevado con total comodidad y seguridad durante su uso.

Conceptos y términos relacionados en carpintería

• Bisagra de cazoleta: Bisagra invisible de montaje rápido mediante cazoleta estandarizada de 35 mm, predominante en el mobiliario de cocina moderno.
• Bisagra de pivote: Herraje donde el punto de giro se encastra en la parte superior e inferior del módulo en lugar de en los laterales.
• Taladro ciego (orificio ciego): Perforación que no atraviesa el grosor total de la madera, indispensable para el alojamiento de los cilindros invisibles.
