El armazón del mueble: definición, estructura y medidas estándar en carpintería

El armazón o casco del mueble constituye la estructura portante fundamental de cualquier armario o módulo. Se compone tradicionalmente de dos costados laterales, una base inferior, una tapa superior y una trasera estabilizadora. Sin contar con los elementos móviles como puertas, cajones o baldas intermedias, el armazón es el cuerpo rígido sobre el cual se montan todos los herrajes y guías correderas.

¿Qué es exactamente el armazón o cuerpo del mueble?

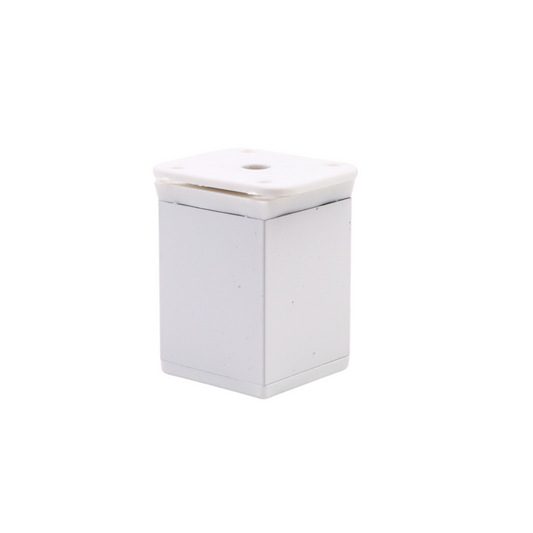

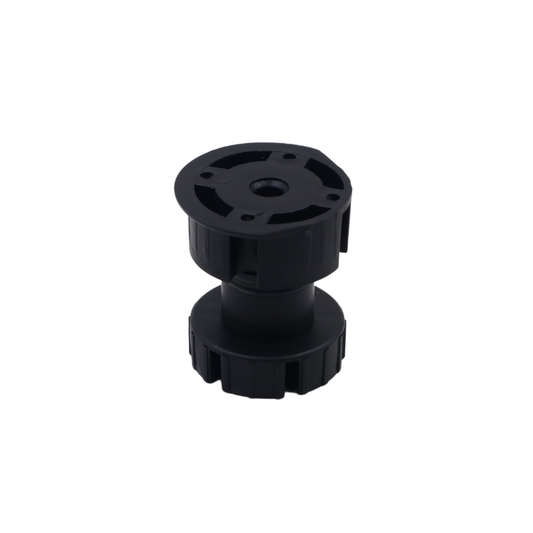

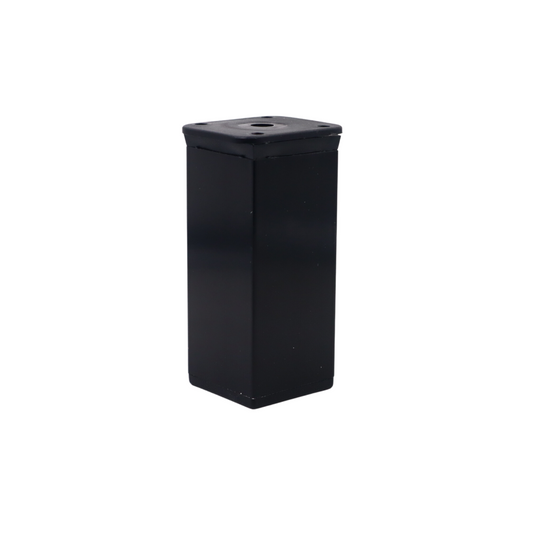

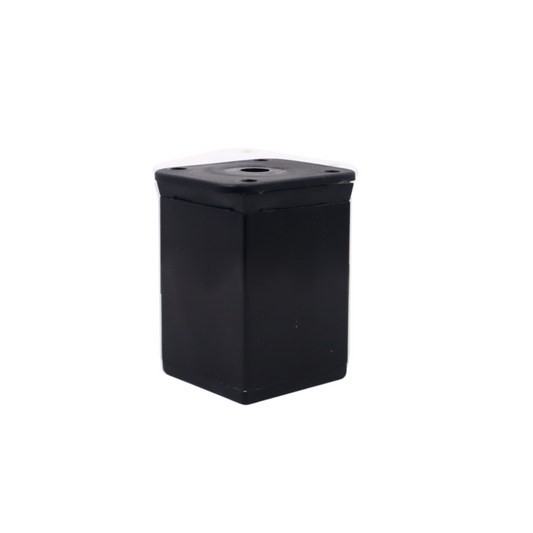

En el diseño y la fabricación de mobiliario, el armazón es el elemento estructural que soporta todas las cargas estáticas y dinámicas. Recibe el peso de las baldas interiores, los cajones llenos y las barras para colgar ropa, transmitiendo esa fuerza hacia el suelo a través de un zócalo corrido o mediante unas robustas patas pequeñas para muebles.

La unión de los diferentes tableros en el sector profesional se realiza principalmente con espigas de madera combinadas con herrajes mecánicos de ensamble desmontable, como los pernos de unión con caja excéntrica. Por su parte, la trasera del mueble suele ir encastrada en una ranura perimetral o rebaje atornillado, lo que confiere la rigidez necesaria para neutralizar los esfuerzos de cizallamiento y torsión. De forma similar al chasis de un vehículo, el armazón determina las cotas exteriores exactas y la geometría interior requerida para instalar el resto de componentes técnicos.

Medidas estándar y normativas en la fabricación de armarios

La industria del mueble estandarizado se rige casi universalmente por el conocido Sistema 32. Esta norma modular establece una hilera de taladros verticales separados entre sí por una distancia constante de 32 mm entre centros, habitualmente con un diámetro de broca de 5 mm para los soportes de baldas o de 3 mm para los tornillos de fijación. La línea frontal de perforaciones se ubica de manera estandarizada a 37 mm respecto al canto delantero del costado.

En lo relativo a la profundidad útil del armazón, existen dimensiones normalizadas que resultan críticas al planificar guías y accesorios interiores:

• Armarios de dormitorio: Tienen una profundidad habitual de 600 mm para albergar perchas transversales sin que la ropa roce las puertas. En espacios reducidos existen versiones de 500 mm.
• Módulos bajos de cocina: La profundidad estándar de la estructura suele ser de 560 mm (sin incluir el grosor del frente ni el vuelo de la encimera).
• Muebles de salón y auxiliares: Presentan profundidades variables comprendidas habitualmente entre los 400 mm y los 500 mm.
• Muebles zapateros: Con fondos estrechos de unos 300 mm, cuyo centro de gravedad desplazado obliga siempre a realizar una fijación de seguridad directa a la pared.

Los tableros más empleados en los costados son de aglomerado melamínico o MDF, con espesores convencionales de 16 mm o 19 mm en función de la resistencia requerida.

Herrajes y armazón: la interfaz técnica

El cuerpo del mueble actúa como base para la fijación de accesorios funcionales, desde un pantalonero hasta una barra de armario extraíble. La instalación de las puertas batientes se ejecuta mediante bisagras de cazoleta, cuyas bases de montaje en cruz se atornillan directamente sobre la cremallera de orificios de 32 mm del lateral. El modelo de bisagra dependerá de cómo solapa la puerta sobre el canto del mueble:

• Puerta solapada (recta): La puerta cubre por completo el canto exterior del costado.
• Puerta acodada (semisolapada): Dos puertas contiguas comparten el mismo costado intermedio dividiendo el apoyo.
• Puerta remetida o interior: La hoja queda enrasada dentro del hueco interior del armazón utilizando bisagras de armarios ocultas.

Asimismo, el tipo de apertura influye en la elección técnica. Para puertas convencionales se recurre a bisagras de armario de 110°, mientras que ante cajones interiores de extracción total se prefieren modelos de gran apertura (155° o 165°) para evitar que el frente golpee la puerta al abrir. Para un movimiento silencioso y controlado, la tendencia predominante es integrar bisagras de armario de cierre suave con pistón amortiguador hidráulico incorporado.

Equipamiento interior y distribución del módulo

Dependiendo del uso final de la estancia, el armazón se completa con sistemas específicos. En módulos bajos de cocina y lavaderos se añaden soluciones de almacenamiento debajo del estante o cestas de lavandería integradas sobre guías de bolas o guías ocultas de extracción total montadas en los costados.

Para reforzar las esquinas en módulos de gran envergadura se pueden instalar soportes de esquina para gabinetes. Por último, si el contenido almacenado requiere privacidad o protección (como en despachos o armarios de oficina), se instalan cerraduras para muebles con bombines de seguridad o sistemas de varilla de cierre múltiple que anclan la puerta tanto en la base como en la tapa del armazón.
