Soportes para baldas: medidas de perno de 3 mm vs. 5 mm y capacidad de carga

Un soporte para baldas es un herraje de unión que se inserta en las hileras de taladros del lateral de un armario para sostener estantes interiores. La medida estandarizada del perno en la fabricación de muebles suele ser de 3 mm o 5 mm, mientras que la capacidad de carga depende del material del soporte, la profundidad del estante y el número de puntos de apoyo.

¿Qué es exactamente un soporte para baldas?

En el diseño y montaje de mobiliario, el soporte de balda cumple la función fundamental de transmitir la carga vertical. Su cometido es transferir el peso propio del estante y de los objetos colocados sobre él hacia el armazón o cuerpo del mueble. Aunque su principio de funcionamiento es sencillo, requiere una gran precisión mecánica: el herraje consta de un perno o espiga, que encaja de forma precisa en el lateral del mueble, y una superficie de apoyo sobre la que descansa el tablero.

Al igual que un anclaje firme en una pared, el perno debe asentarse con exactitud en el orificio para evitar holguras o roturas por cizallamiento cuando se aplica peso. Este tipo de soportes y accesorios se encuentra en casi cualquier tipo de mueble, desde módulos altos de cocina hasta armarios roperos de gran formato con puertas correderas de armario.

Medidas de perno: ¿3 mm o 5 mm?

El diámetro del orificio practicado en el lateral del mueble determina la medida de perno necesaria. En la industria del mueble y los trabajos de carpintería profesional predominan dos estándares principales:

• Perno de 5 mm: Es el estándar indiscutible del sector, estrechamente ligado al normalizado Sistema 32. En este sistema modular, las perforaciones consecutivas guardan una distancia exacta de 32 mm entre ejes y presentan un diámetro de 5 mm. Un perno de acero de 5 mm ofrece una resistencia sobresaliente frente a esfuerzos de cizallamiento, siendo la opción preferida para cargas medias y pesadas.
• Perno de 3 mm: Representa una alternativa más discreta y estilizada. Se utiliza habitualmente en muebles de diseño o vitrinas donde se busca que las perforaciones no utilizadas pasen desapercibidas a la vista. No obstante, al contar con una sección de material inferior, su capacidad de resistencia y límite de carga son notablemente menores.

Tipos y variantes de soportes para estantes

La elección del modelo adecuado varía según el material del tablero y el nivel de fijación que requiera la estructura. Dentro de la categoría general de soportes de estantería para gabinetes, encontramos las siguientes variantes:

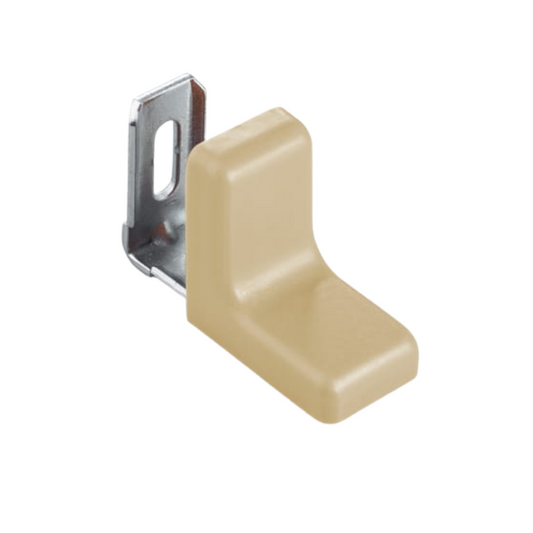

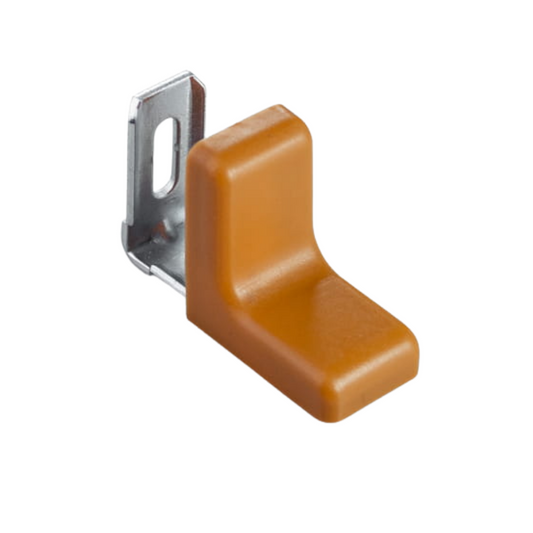

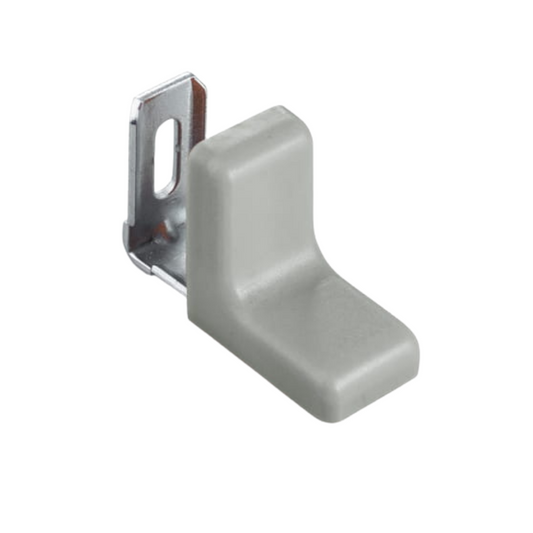

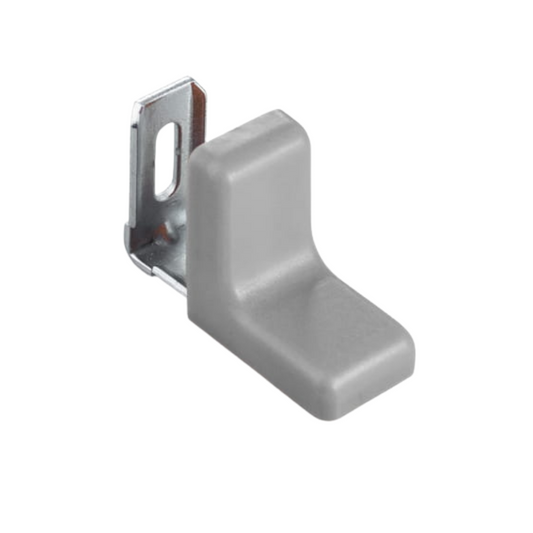

• Soportes en escuadra o en L: El estante descansa sobre una pletina en ángulo recto. Con frecuencia, este modelo incorpora un orificio adicional que permite atornillar la balda de madera desde la parte inferior mediante un tornillo para aglomerado (generalmente de 3 mm), evitando que la balda se desplace o resbale accidentalmente.
• Soportes cilíndricos y de cuchara: Constan de una espiga lisa de metal o plástico. En los cilíndricos, el tablero apoya sobre la curva, mientras que en los de tipo cuchara se ofrece una superficie aplanada que reparte mejor la presión.
• Soportes para baldas de cristal: Dado que el vidrio puede rayarse o astillarse con el contacto directo del metal, estos modelos incorporan almohadillas o ventosas de goma blanda. Si se requiere una sujeción decorativa más robusta en baldas individuales vistas, suele recurrirse a opciones de apriete como el soporte de estantería Pelican, que sujeta firmemente la pieza de vidrio.

Capacidad de carga y materiales

La capacidad de carga se especifica habitualmente por balda completa, considerando el uso estándar de cuatro soportes por tablero. Los valores típicos para estantes interiores en armarios domésticos oscilan entre 15 kg y 50 kg por nivel.

La resistencia final del conjunto está condicionada por tres factores determinantes:

1. Material del soporte: Los herrajes fabricados en acero niquelado o zamak macizo soportan una tensión considerablemente mayor que los modelos fabricados íntegramente en plástico.
2. Resistencia del panel del mueble: En tableros de aglomerado de baja densidad, el punto débil no suele ser el perno metálico, sino el propio orificio, que puede desgarrarse si se sobrepasa la presión admisible.
3. Efecto palanca y profundidad: A mayor profundidad del estante, mayor será la fuerza de palanca ejercida sobre los apoyos frontales ante cargas descentradas.

Profundidad del taladro y montaje correcto

Para conseguir una sujeción estable y segura, la profundidad del orificio mecanizado debe coincidir con la longitud del perno. La espiga de un soporte convencional mide generalmente entre 7 mm y 9 mm de largo. Por ello, el taladro debe contar con una profundidad útil de al menos 8 mm a 10 mm. Esto garantiza que la base del soporte quede totalmente enrasada contra el lateral del módulo.

Si el perno no entra por completo en el orificio y queda parcialmente fuera, se genera un brazo de palanca perjudicial que terminará ensanchando la madera y provocando holguras indeseadas. Asegurar una base estable en cada estante es esencial para conservar la durabilidad de todo el mobiliario a largo plazo.
